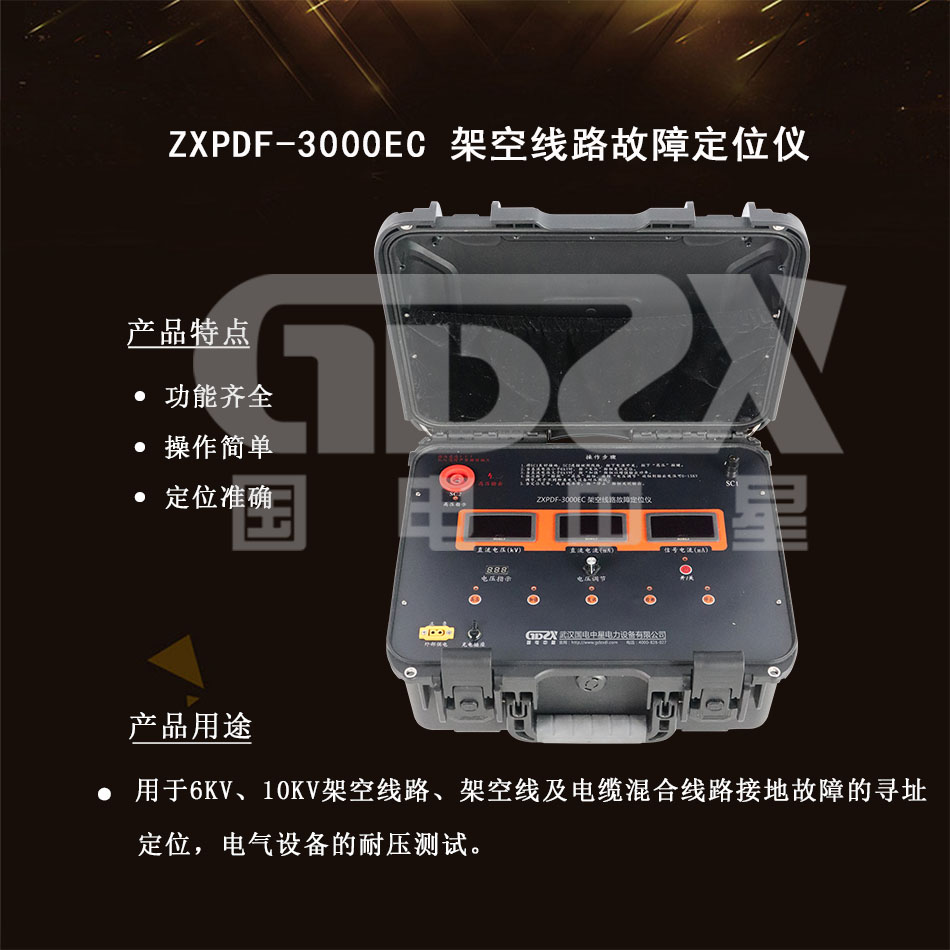

ZXPDF-3000EC架空線路故障定位儀

用于6KV、10KV架空線路、架空線及電纜混合線路接地故障的尋址定位，電氣設備的耐壓測試。

參考標準：

●具有故障診斷、直流開路、交流定位、直流耐壓測試等功能

●攜帶方便，操作簡單、省工省時

●定位準確、安全高效

注：關于產品購買、技術維護等服務，歡迎致電! 4000-828-027

產品簡介

ZXPDF-3000EC架空線路故障定位儀用于6KV、10KV架空線路、架空線及電纜混合線路接地故障的尋址定位，電氣設備的耐壓測試。

基本原理：“直流高壓開路，交流信號定位”?！爸绷鞲邏洪_路”，就是向接地故障線路發送30~15000V直流電壓，利用直流高壓去尋找接地點，找到接地點并再次擊穿后，直流電壓降為30V，維持30mA恒流。

“交流信號定位”，就是向故障線路注入頻率為120Hz、100-300mA的信號電流。該信號電流沿著接地線路的接地相流動，流經接地點入地，與大地構成閉合回路。這個信號只能通過接地點入地。從主機發信點到接地點之間存在信號電流。用信號探測器跟蹤探測信號，信號從哪里入地哪里就是接地點。

性能特點

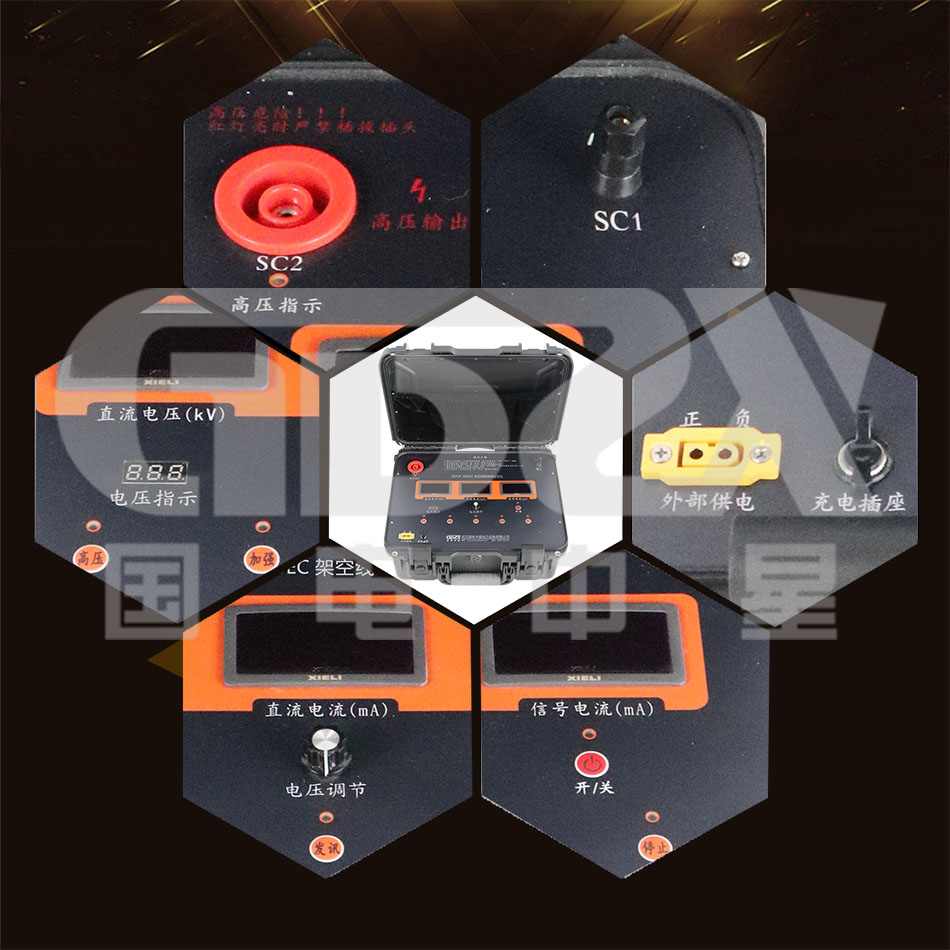

1. 定位儀由主機、信號探測器及附件組成。具有故障診斷、直流開路、交流定位、直流耐壓測試等功能。

2. 查找接地點時，只需在線路下方跟蹤檢測信號即可, 無須登桿，無須解開分支線路，攜帶方便，操作簡單、省工省時、定位準確、安全高效，創新了接地點尋址定位的作業方法。

技術指標

1. 輸入電壓 DC：12V

2. 輸出直流電壓：30~15000V

3. 輸出直流電流：30mA

4. 輸出交流信號：100~300mA

5. 耐壓測試電壓：0~15000V（可調節）

6. 輸出信號頻率：120Hz

7. 主機規格：430mm×360mm×200mm

8. 主機重量：12kg

9. 探測器電壓：9V

10. 定位精度：≤10m

11. 探測器規格：210mm×110mm×55mm

12. 探測器重量：0.8kg



注：了解更多國電中星產品信息請進入產品中心。服務熱線：400-0828-027
