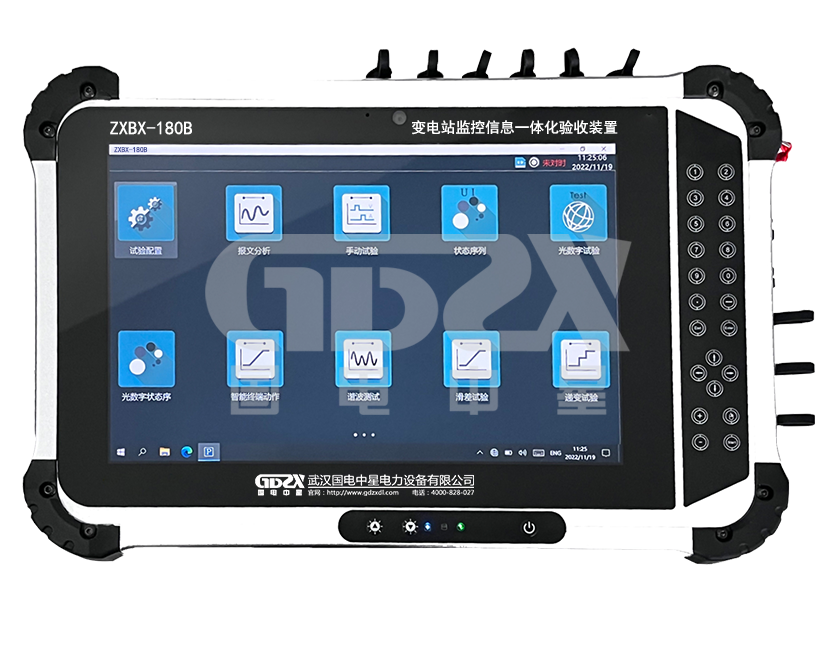

ZXBX-180B變電站監控信息一體化驗收裝置
用于各種電壓等級的IEC61850通信智能變電站或常規變電站的新建及改擴建工程
參考標準：
●采用LINUX操作系統，保證測試裝置接入站內網絡的安全性
●雙可熱插拔電池設計，續航時間不小于6小時，可額外配置電池
●移動輕薄設計，體積小、重量輕、續航時間長，具有良好的便攜性
說明書
操作視頻ZXBX-180B變電站監控信息一體化驗收裝置采用嵌入式觸屏操作，移動輕薄設計，體積小、重量輕、續航時間長，具有良好的便攜性，可實現調度點表與通信網關機配置點表一致性校驗、通信網關機遠動上送三遙數據校驗、104報文監聽、間隔層設備三遙信息模擬等功能，可大幅縮短變電站監控系統信息驗收的時間，提升驗收效率，為變電站監控系統信息驗收提供高效的解決方案。適用于各種電壓等級的IEC61850通信智能變電站或常規變電站的新建及改擴建工程。
1. 支持SCD文件、RCD文件、主站點表文件解析；
2. 支持調度主站點表與遠動數據網關機配置點表一致性校驗；
3. 支持模擬MMS服務端功能，模擬站內保護、測控裝置的MMS報文發送；
4. 支持模擬MMS客戶端功能，模擬站內監控后臺，輔助站內后臺信號核對；
5. 支持模擬104客戶端功能，即模擬調度主站與數據網關機通信；
6. 支持104監聽功能，顯示、解析、記錄主站與數據網關機之間的104報文；
7. 支持綜合校驗功能，集成MMS客戶端、MMS服務端、104客戶端功能一體綜合對比；
8. 支持自動校驗功能，可實現MMS發送值與104客戶端接收值自動對點；
9. 具備4個獨立的以太網接口，可同時接入104雙網和MMS雙網，實現對遠動數據網關機配置文件的自動校驗；
10. 主站端配置自動驗收軟件配合本裝置，即可實現遙信、遙測點表信息自動核對；
11. 采用LINUX操作系統，保證測試裝置接入站內網絡的安全性；
12. 雙可熱插拔電池設計，續航時間不小于6小時，可額外配置電池；
13. 提供USB接口，便于點表配置文件、SCD工程文件導入和測試數據、測試報告一鍵導出；
14. 采用10.1吋真彩液晶觸摸顯示屏，界面顯示直觀清晰，操作方便
15. 重量輕、便于攜帶，整機重量不大于1.5kg
CPU系統 | Intel? Core? i5 |
內存 | 16 GB |
硬盤 | 128G SSD |
電以太網接口功能 | MMS報文收發、104報文收發 |
接口類型 | RJ45 |
接口數量 | 4個 |
型號 | 10/100/1000 Base-T |
無線連接 | WiFi、4G（選配） |
SD卡接口 | 1個 |
USB接口功能 | 支持通過USB接口導入點表文件、數據網關機配置文件、SCD工程文件等，同時支持測試數據、測試報告導出以及通過USB接口進行系統升級 |
接口數量 | 3個 |
接口類型 | USB 3.0 OTG |
電池 | 11.1V/5.0Ah 聚合物鋰電池組 雙電池可熱插拔 |
工作時長 | ≥6小時 |
適配器 | 輸入電壓90~264VAC，19V輸出，90W |
重量 | 1.2kg（不含電池） |
尺寸 | 239mm×171mm×41mm |
顯示屏 | 10.1吋真彩液晶顯示，觸摸屏 |
