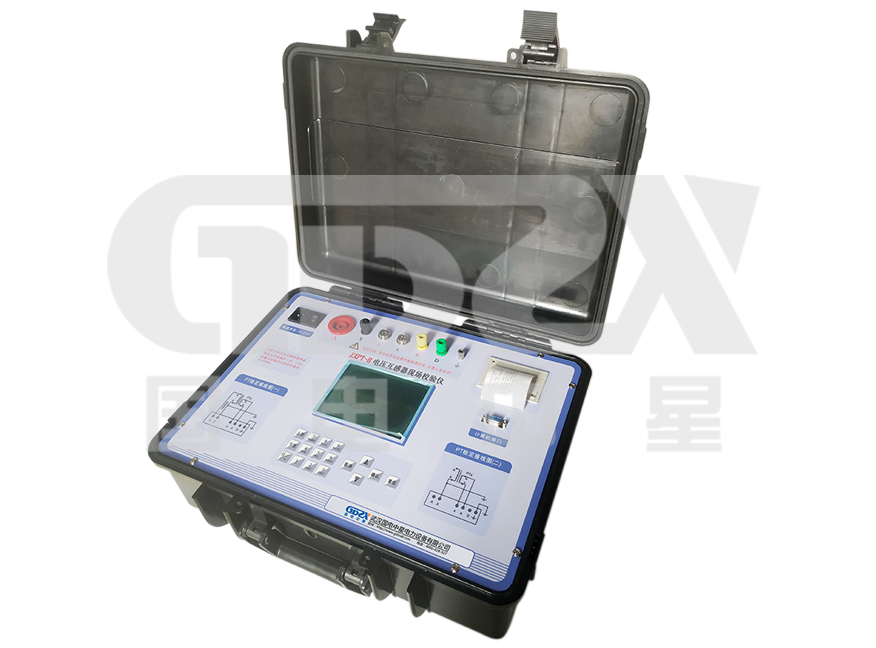

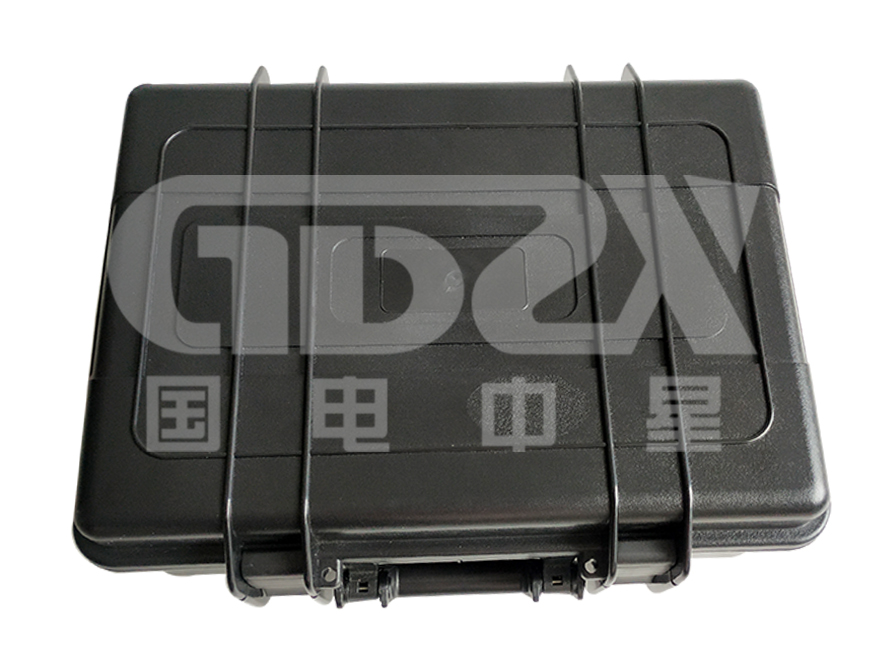

ZXPT-H電壓互感器現場校驗儀

實現單臺儀器測量從6kV～220kV/ 3 的電磁式電壓互感器的專業儀器

參考標準：JJG314-2010,JJG1021-2007

● ZXPT-H電壓互感器現場校驗儀測試速度快，單臺電壓互感器測量不超過1分鐘。
● 本儀器帶有微型打印機，可現場打印測試數據。
● 能存儲1000組數據，可用RS-232接口與PC機通訊。

注：關于產品購買、技術維護等服務，歡迎致電! 4000-828-027

產品簡介

ZXPT-H電壓互感器現場校驗儀是我公司為了降低在現場電磁式電壓互感器檢定工作量大的情況下而設計的現場測試儀器。儀器具有在低電壓情況下校驗出電壓互感器在高電壓工作情況下的實際誤差。可以覆蓋10kV/100V、10kV√3100V/√3、35kV/100V、35kV/√3/100V√3、110kV/√3/100V√3、變比電力電磁式電壓互感器的測量。儀器在設計時引入了一些新的思想，采有了一些新的技術。例如：通有平臺技術、電壓仿真負荷、內部帶有高準確度電壓互感器和自升壓電源等。使用戶在使用該儀器時感到更加方便、快捷、高效。

產品別稱
互感器測試儀、互感器現場測試儀、互感器現校儀、全自動互感器測試儀、全自動電壓互感器測試儀、電壓互感器測試儀、互感器現場測試儀、電壓互感器現場校驗儀、電磁式電壓互感器校驗儀

性能特點

1. 該儀器新增雙繞組PT互感器測試功能，測試時無需外接負荷箱。

2. 儀器內部具有多變比的自升壓電壓互感器標準，準確度等級達到0.05級，可以在1200V和2400V的電壓下準確檢定電力電壓互感器的誤差。

3. 儀器在電磁式電壓互感器測量時采用仿真負載技術，該技術可以推算出電壓互感器在額定負載以及下限負載情況下的負載誤差，因此在進行電磁式電壓互感器校驗時可不使用電壓負載箱。

4. 儀器內部互感器校驗儀部分的準確度等級為2級。

5. 該儀器具有規程點自動采樣的功能，使用戶在進行規程測量時十分方便快捷。

6. 該儀器內部具有功率源輸出，自動升壓，保護性能優越。

7. 該儀器采用了我公司新近開發的通用平臺技術，在通用平臺中用戶可以十分方便地查閱一些有用的資料如：從前的測量數據，各種測量對象的接線圖等。直接提供各點的測量值、化整值、誤差曲線等。對測量結果自動判斷。使儀器的智能化程度有了進一步的提高。

8. 該儀器可對溫度和濕度進行測量，使用戶隨時了解現場的工作環境。

技術指標

技術參數	參數詳情
環境條件	溫度	（5~40）°C
	相對濕度	<80%（25°C）
	海撥高度	<2500m
	電源頻率	50Hz ±0.5Hz
內部標準電壓互感器部分	變比范圍	10kV/100V、10kV/√3/100V/√3、35kV/100V、35kV/√3/100V/√3、110kV/√3/100V/√3
	準確度等級	0.02%
	工作電壓	0V~2400V
	輸出容量	50VA
內部互感器校驗儀部分	傳統方式測量范圍	同相分量（%）：0.0001~3.0 分辨率：0.0001
	傳統方式測量范圍	正交分量（分）：0.001~99.9 分辨率：0.001
	低校高方式測量范圍	同相分量（%）：0.0001~200.0 分辨率：0.0001
		正交分量（分）：0.001~999.9 分辨率：0.001
		導納：0.0001~59.9 分辨率：0.0001
	c基本誤差：	同相分量： DX=±（X×2%+Y×2%±2個字）
	c基本誤差：	正交分量： DY=±（X×2%+Y×2%±5個字） “X”、“Y”——儀器的顯示值 “5個字”——儀器的量化誤差百分表：1級
	工作范圍	電壓：（5%~149%）Un （Un=100V，150V，100V/√3）
	工作負荷	電壓：a對x<0.25VA (100V)
	極性指示	使用低校高方式第一步測量，工作電壓2V以上，測試時將被試電壓互感器a短接測試儀x，被試電壓互感器x短接測試儀a，此時誤差為200%，應有極性指示
內部電壓負荷箱部分	容量范圍	0.0VA~500VA
	功率因數	0.1~1.0
	準確度等級	3.0%
	工作電壓范圍	0.5V~40.0V
耐壓試驗及說明	端子A、X和（接地）端子相通。 K、D、a及x端子均與（接地）端子不通。
儀器消耗功率	100VA
儀器輸出功率	500VA
儀器綜合誤差	0.05%
被測電壓互感器準確度等級范圍	0.2、0.5、1
被測電壓互感器類型	電磁式電壓互感器

注：了解更多國電中星產品信息請進入產品中心。服務熱線：400-0828-027
