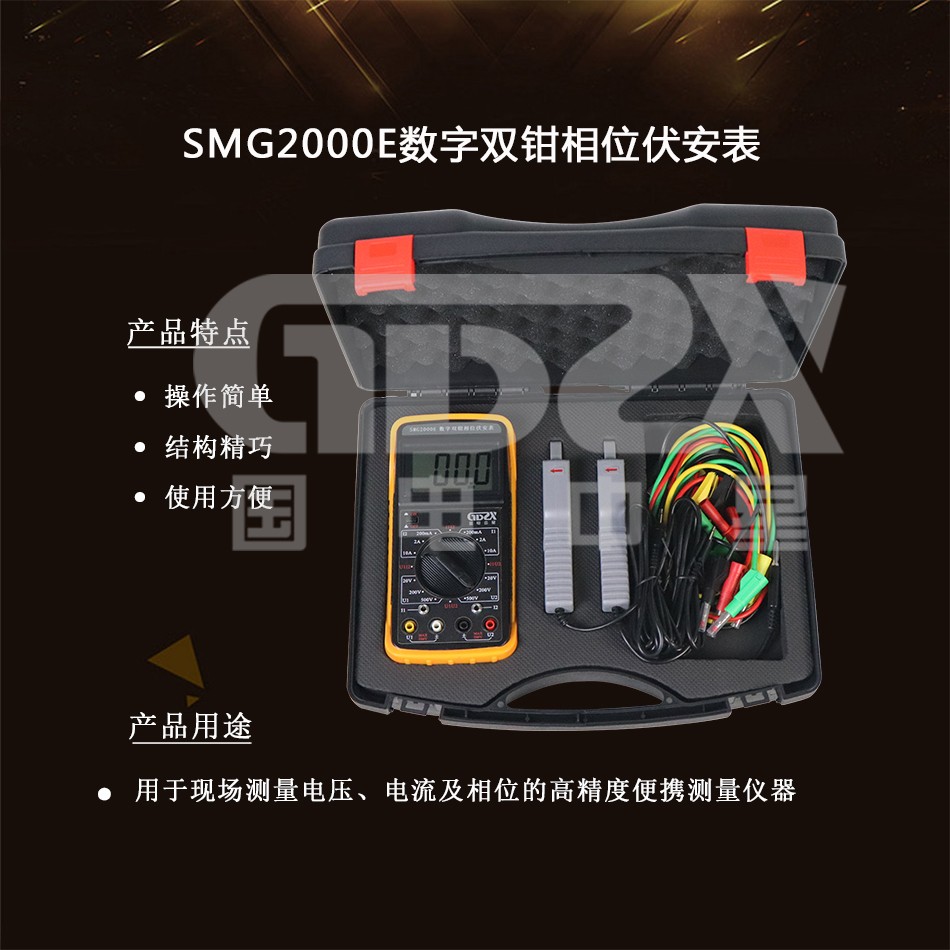

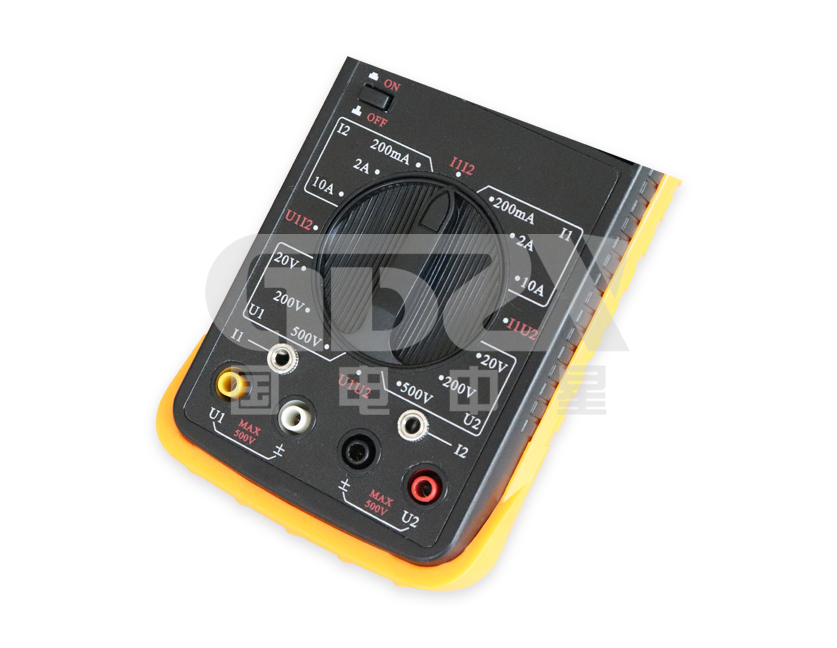

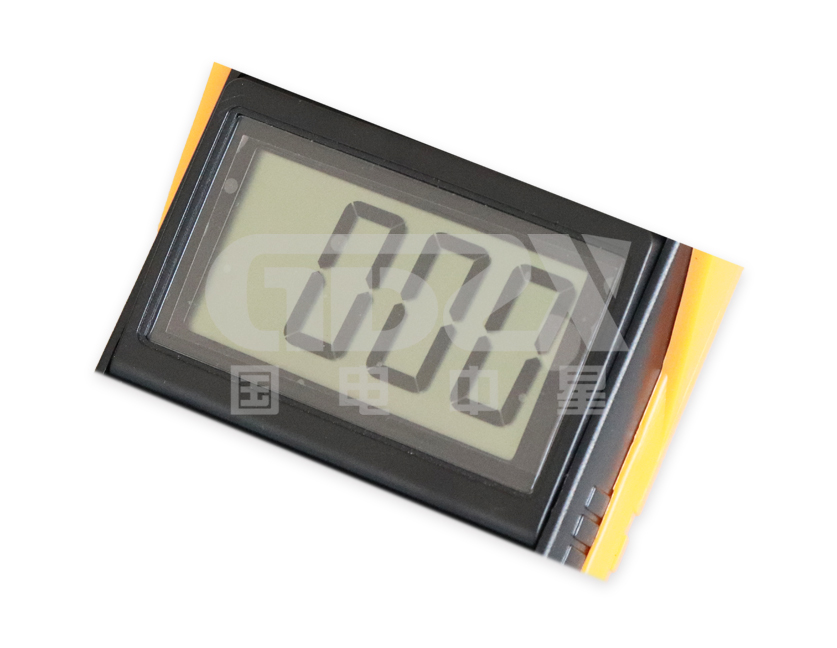

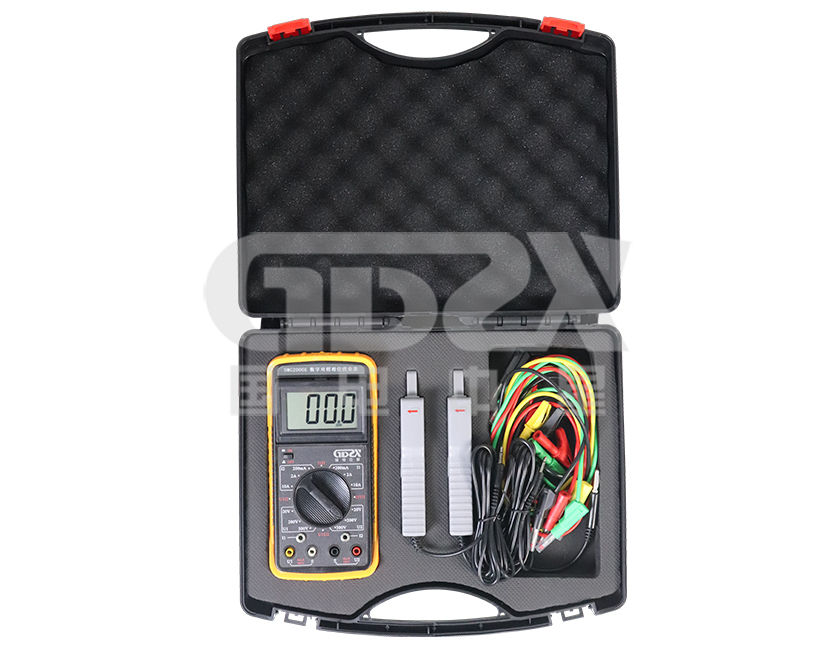

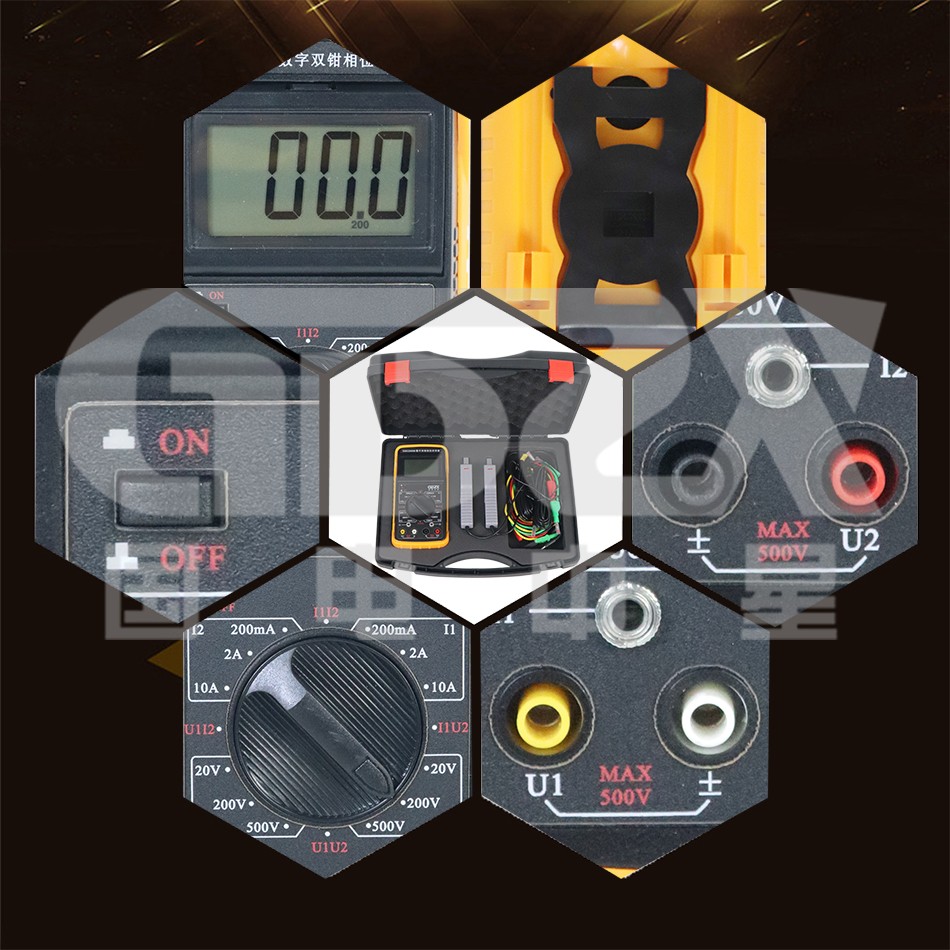

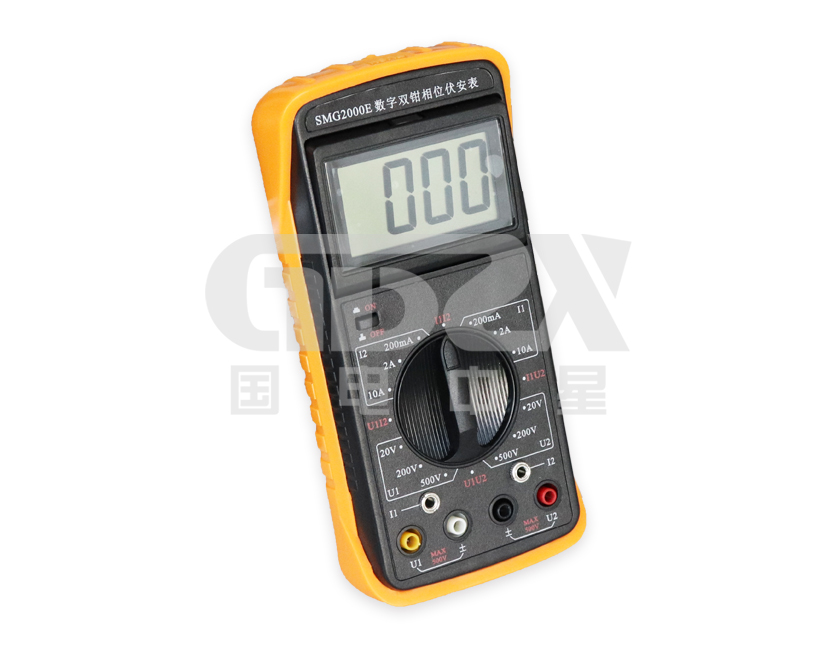

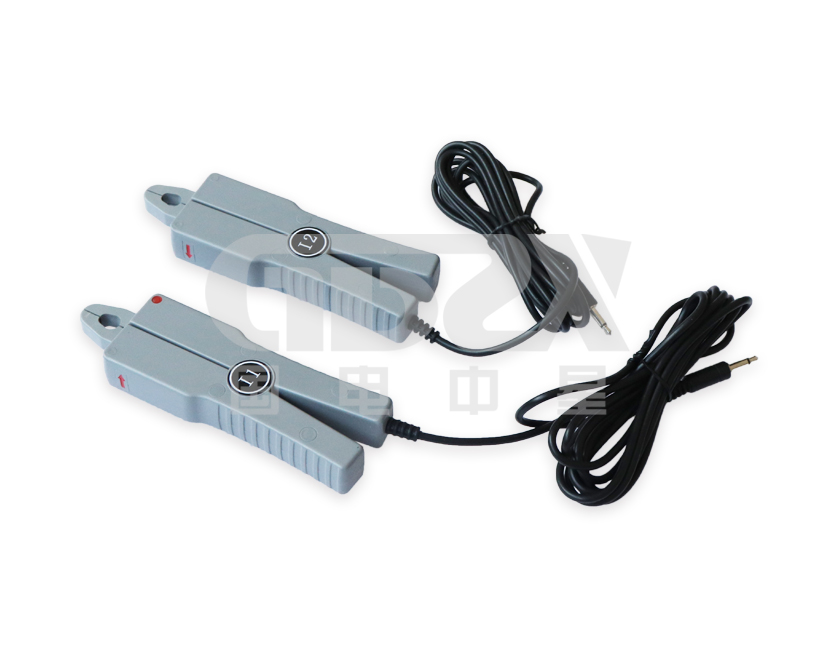

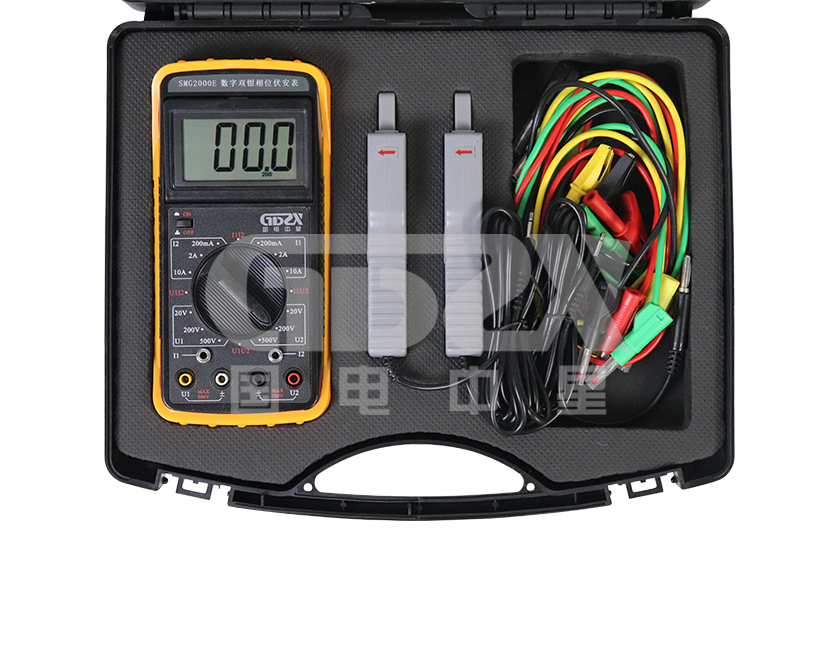

SMG2000E數字雙鉗相位伏安表是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、便攜手持式、雙通道輸入測量?jī)x器。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量?jī)x表。顯示器采用了高反差液晶顯示屏，屏幕角度可自由轉換約70°，以獲得不錯的視覺效果。

產品別稱
相位表、雙鉗相位表、雙鉗相位伏安表、鉗形相位表、鉗形相位伏安表、數字雙鉗相位表、數字式雙鉗相位表、低壓伏安相位檢測表、手持式數字雙鉗相位伏安表、雙鉗式數字相位表、雙鉗數字式相位表、雙鉗式伏安相位表、雙鉗伏安相位表、數顯雙鉗相位表

1. 參比工作條件

（a）環境溫度：（23±5）℃

（b）環境濕度：（45～75）% RH

（c）被測信號波形：正弦波、β=0.02

（d）被測信號頻率：（50±0.2）Hz

（e）被測載流導線在鉗口中的位置：任意

（f）測量相位時被測信號幅值范圍：100～220V、0.5A～1.5A

（g）外參比頻率電磁場干擾：應避免

2. 基本誤差極限

1.1 交流電壓（見表1）

輸入阻抗：各量限均為2MΩ相位測量時，電壓端輸入阻抗>500KΩ。
1.2 交流電流（見表2）

1.3 相位
U-U、U-I、I-I（見表3）
