ZX-600合并單元測試儀

適用于發電廠、變電站、各類科研單位及設備制造企業

參考標準：DLT 281-2012

●支持智能測試模板編輯。

●數字量/模擬量輸出。

●模擬量及數字量同時輸出。

注：關于產品購買、技術維護等服務，歡迎致電! 4000-828-027

產品簡介

ZX-600合并單元測試儀是依據《DL/T 624-2010 繼電保護微機型試驗裝置技術條件》相關的技術規范設計，同時基于IEC61850通信標準體系，采用先進計算機技術實現的繼電保護試驗裝置。配備高性能功率放大器并基于強大的PowerPC+X86平臺，采用模塊化設計，具有功能強大、精度高、體積小、重量輕的特點，可實現對合并單元、繼電保護裝置、測控裝置、智能終端的功能和性能進行測試，適用于發電廠、變電站、各類科研單位及設備制造企業。

性能特點

1. 智能測試模塊：支持智能測試模板編輯，測試過程中可任意添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率。

2. 自動測試：具備就地化保護及數字式保護自動測試功能，可一鍵完成單個保護裝置所有的測試項目；

3. 數字量/模擬量輸出：可對數字化變電站的合并單元、保護、測控裝置、智能終端進行測試，也可對模擬的保護、發變組等裝置進行測試；

4. 模擬量及數字量同時輸出：支持同時進行模擬量、SV、FT3的輸出及GOOSE報文的收發；

5. 多種掃描模式：支持幅值、相位、頻率、阻抗、向量、序量、功率按照手動或自動的方式進行試驗，并且支持按照遞變、滑差、綜合的方式進行自動變化試驗；

6. 安全及報警：具有過熱過流保護功能，電流源具備開路保護功能及開路報警功能，電壓源具備過載、短路保護功能；

7. 虛端子圖形化顯示：支持虛端子圖形化顯示功能，數據流向清晰明了；

8. 報文同時收發：支持IEC61850-9-1、IEC61850-9-2及GOOSE光數字報文輸出。GOOSE信號可獨立收發，也可與IEC61850-9-2共一個光以太網接口收發；

9. FT3/擴展FT3：支持FT3、FT3擴展及DL/T 282報文輸出，并且支持2M/4M/6M/8M/10M波特率UART編碼及5M/10M/20M 曼切斯特編碼；

10. 異常測試：具有模擬報文異常功能，可模擬品質異常、發送頻率抖動、延時異常、丟包、失步、序號跳變、檢修模式、狀態虛變等測試；

11. 故障回放：支持故障仿真和COMTRADE格式數據回放功能；

12. MMS服務：具備MMS定值讀寫功能，可讀寫智能IED設備定值等配置信息；

13. 對時與授時：具備同步觸發功能，支持直接接入GPS/BD天線進行對時，也支持IRIG-B、PPS及PTP 1588對時方式并可支持對外輸出IRIG-B、PPS及PTP 1588授時信號；

14. 硬接點開入及開出：開入量為有源、無源自適應接點，自動識別輸入類型和輸入電壓，通道間相互隔離，極性反接有告警提示；

15. 報文接收及分析：具備報文接收及分析功能，可將接收到的報文用ZHNPA打開進行分析或?qū)С?/p>

16. 單纖模式：光口支持單纖發送、單纖接收，支持光功率測試；

17. 模擬量小信號：配備模擬量小信號接口，支持12路模擬量小信號輸入，可測量-7V~ 7V交流電壓；支持12路模擬量小信號輸出，可輸出-7V~ 7V交流電壓；

18. 觸摸操作：配備10.4寸高分辨率顯示屏，支持觸摸操作；

19. 無線連接：提供4G遠程測試功能，具備WiFi模塊，方便用戶使用；

技術指標

交流電壓源輸出
量程	每路120V/60VA
準確度	0.2V~2V時，±4mV；2V~120V時，±0.1%
分辨率	1mV
交流電流源輸出
量程	每路30A/450VA
準確度	0~500mA時，±1mA； 500mA~30A時，±0.1%
分辨率	1mA
相位
范圍	0~360°
準確度	±0.1°
分辨率	0.1°
頻率
范圍	0~1000Hz
準確度	<±0.001Hz(0~65Hz) <±0.01Hz(65~450Hz) <±0.02Hz(450~1000Hz)
分辨率	0.001 Hz
時間
范圍	10ms~9999.999s
分辨率	1ms
開關量輸入
數量	8對
遮斷容量	DC250V /0.5A
開關量輸出
數量	6對，其中2對為快速開出(0.1ms)
直流電壓源輸出
量程	每路0~160V/60VA
準確度	0.2%
直流電流源輸出
量程	每路0~20A/450VA
準確度	0.2%
同步
接口類型	GPS/BD ANT,IRIG-B/PPS光信號；IRIG-B/PPS電信號；IEEE 1588
數量	GPS/BD ANT 1個；IRIG-B/PPS光信號2個:1個對時，1個授時；IRIG-B/PPS電信號 2對：1對對時，1對授時；IEEE 1588 1對
無線連接
接口類型	WIFI、4G
有線連接
接口類型	百兆Lan口，RJ45
數量	2個
供電電源
供電電壓	交/直流 220V，允許偏差：-20%~15%
供電頻率	47~65 Hz
IEC 61850通訊接口
功能	任意配置為IEC 61850 9-1/9-2的SMV發送、接收端或GOOSE發送、接收端
接口類型	LC光口，
數量	8對,6對為100M自適應，2對為100/1000M自適應
波長	1310nm
IEC 60044通訊接口
功能	IEC60044-7/8、DL/T282報文的接收、發送
接口類型	ST
數量	6個發送口，2個接收口
模擬量小信號輸入
接口類型	航空插頭，交流電壓
數量	12路
模擬量小信號輸出
接口類型	航空插頭，交流電壓
數量	12路
USB口
數量	3個
工作環境條件
工作溫度	-10℃~50℃
濕度	≤95%,無凝露
其他
聯機接口	RJ45
顯示屏	10.4寸真彩液晶顯示，帶觸摸功能

注：了解更多國電中星產品信息請進入產品中心。服務熱線：400-0828-027

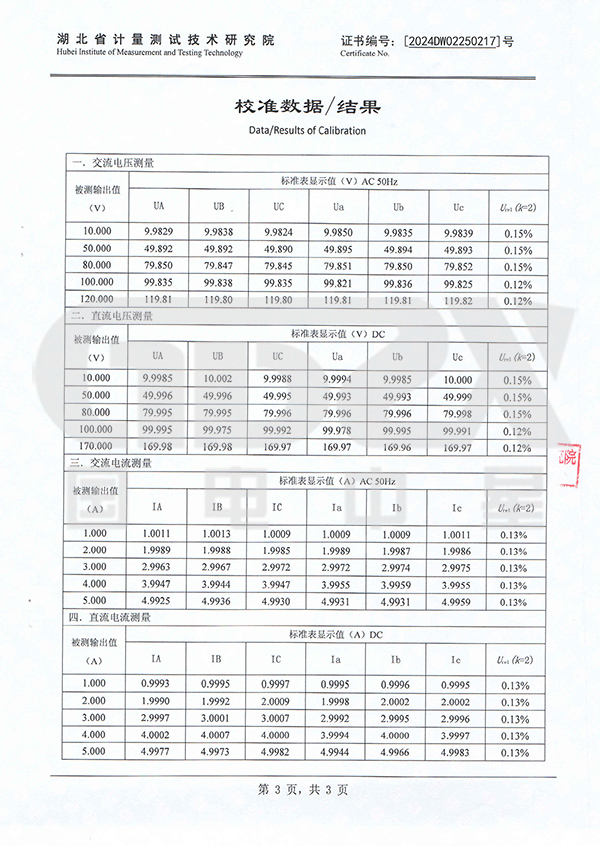

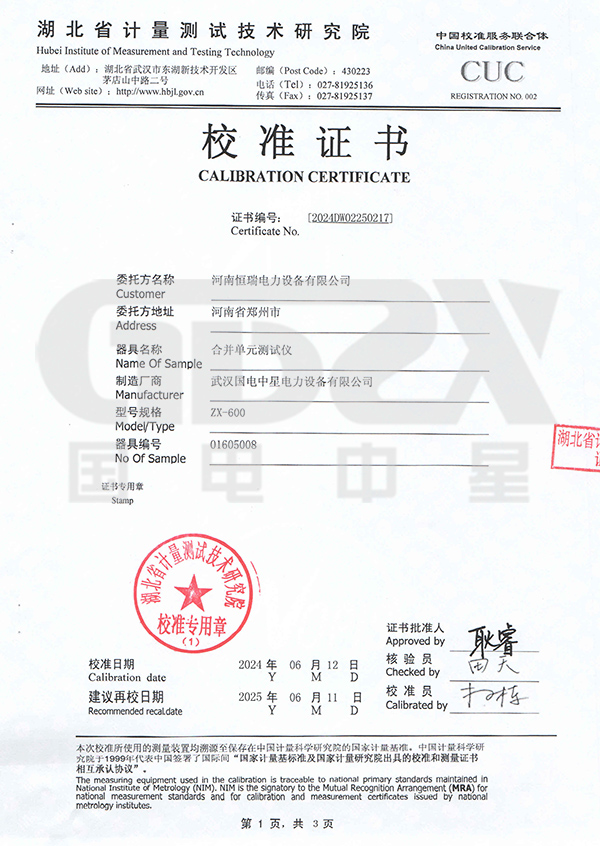

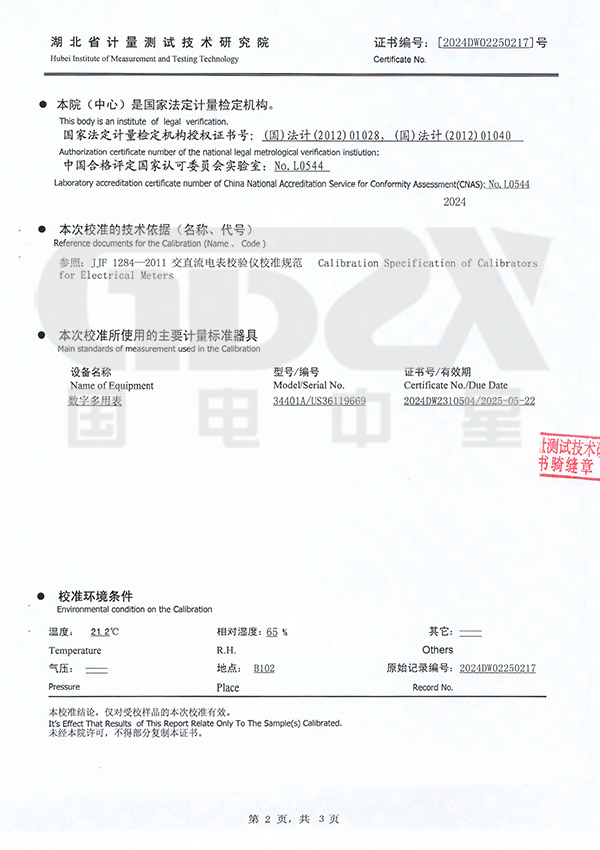

產品證書

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
