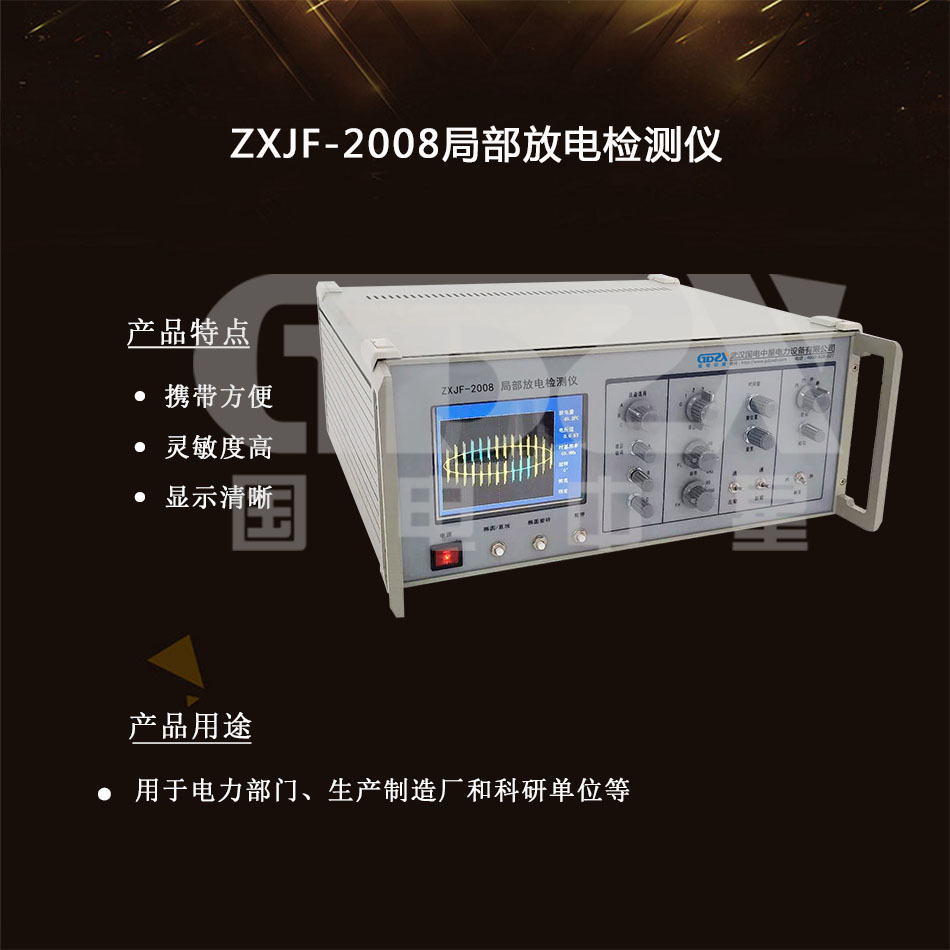

ZXJF-2008局部放電檢測儀
適合電力部門、生產制造廠和科研單位等廣泛使用的一種實用的局部放電測試儀器
參考標準：
●局放儀具有體積小、重量輕，是攜帶式儀器
●是研究、開發新型高電壓電工產品和提高產品質量的有力輔助工具，也是現場判斷設備正常與否的有效測試儀器
●適合電力部門、生產制造廠和科研單位等廣泛使用的一種實用的局部放電測試儀器
說明書
操作視頻ZXJF-2008局部放電檢測儀根據國內外局放儀研究領域的先進理論，參照國際電工委員會（IEC）標準，采用了先進電路，引用了先進技術，通過各地用戶廣泛試用后的不斷改進而成的，使用上更方便，性能上更可靠。多通道局部放電檢測儀具有靈敏度高，適用試品范圍廣，采用大面積液晶顯示器，試驗波形顯示清晰，可采用連續測量或者單次測量方式，有高頻橢圓掃描（攝取功率小于1伏安），放大系統動態范圍大，頻帶組合多（九種），有輔助零標系統，放電量表數字顯示。無論在小信號、大信號情況下放電量的讀數都能更準確、更穩定。局放儀具有體積小、重量輕，是攜帶式儀器。它是研究、開發新型高電壓電工產品和提高產品質量的有力輔助工具，也是現場判斷設備正常與否的有效測試儀器。該儀器與JZF－8或JZF—10型校正脈沖發生器配合使用。尤其適合電力部門、生產制造廠和科研單位等廣泛使用的一種實用的局部放電測試儀器。
1. 局放儀具有體積小、重量輕，是攜帶式儀器。
2. 是研究、開發新型高電壓電工產品和提高產品質量的有力輔助工具，也是現場判斷設備正常與否的有效測試儀器。
3. 多通道局部放電檢測儀具有靈敏度高，適用試品范圍廣，采用大面積液晶顯示器，試驗波形顯示清晰，可采用連續測量或者單次測量方式，有高頻橢圓掃描（攝取功率小于1伏安），放大系統動態范圍大，頻帶組合多（九種），有輔助零標系統，放電量表數字顯示。
4. 適合電力部門、生產制造廠和科研單位等廣泛使用的一種實用的局部放電測試儀器。
測量通道數 | 3通道（標準） | |||||
可測試品的電容量范圍 | 6PF~250μF | |||||
檢測靈敏度允許電流 | 輸入單 元序號 | 調諧電容范圍 | 靈敏度（PC） （不平衡電路） | 允許電流有效值 | ||
不平衡電路 | 平衡電路 | |||||
1 | 0～25～100PF | 0.02 | 30mA | 0.25A | ||
2 | 25～100～400PF | 0.04 | 50mA | 0.5A | ||
3 | 100～400～1500PF | 0.06 | 120mA | 1A | ||
4 | 400～1500～6000PF | 0.1 | 0.25A | 2A | ||
5 | 1500～6000～25000PF | 0.2 | 0.5A | 4A | ||
6 | 0.006～0.025～0.1μF | 0.3 | 1A | 8A | ||
7 | 0.025～0.1～0.4μF | 0.5 | 2A | 15A | ||
8 | 0.1～0.4～1.5μF | 1 | 4A | 30A | ||
9 | 0.4～1.5～6.0μF | 1.5 | 8A | 60A | ||
10 | 1.5～6.0～25μF | 2.5 | 15A | 120A | ||
11 | 6.0～25～60μF | 5 | 25A | 200A | ||
12 | 25～60～250μF | 10 | 50A | 300A | ||
7R | 電阻 | 0.5 | 2A | 15A | ||
橢圓掃描時基 | 內、外觸發功能，可實現頻率50（內）及外部高頻試驗電源觸發同步 | |||||
旋轉：以30°為一檔旋轉，調整觀察角度 | ||||||
高頻時基橢圓可按輸入電壓（10～250V）調節至正常大小，其攝取功率<1伏安 | ||||||
顯示單元 | 采用5.6英寸矩形液晶顯示器，色彩顯示清晰 | |||||
工作方法：橢圓、直線顯示，連續、暫停測量 | ||||||
放大器 | 3dB低頻端頻率fL：10、20、40KHZ任選 | |||||
3dB高頻端頻率fH：80、200、300KHZ任選 | ||||||
增益調節，粗調6檔，檔間增益差20±1dB，細調范圍>20dB | ||||||
正負脈沖響應不對稱性<1dB | ||||||
時間窗
| 窗寬：可調，50Hz 下15°～ 150° | |||||
窗位置：每一窗可旋轉0°～ 170° | ||||||
兩個時間窗可分別或同時開 | ||||||
脈沖峰值表 | 數字顯示 | 以3位半LED數字表顯示 | ||||
誤差 | ±3%（以滿刻度計） | |||||
試驗電壓表 | 量程 | 200KV（需使用電阻或者電容分壓器） | ||||
顯示 | 3位半數字電壓表 | |||||
誤差 | ±3% | |||||
零標系統 | 內部零標發生器的零標志可變換極性，并可旋轉0～180°以使本電壓電阻R產生的真零標位置極性相符 | |||||
零標志與所有橢圓掃描頻率相一致 | ||||||
結構 | 體積 | 寬430×高190×深480 mm3 | ||||
重量 | 約12KG | |||||
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
-
