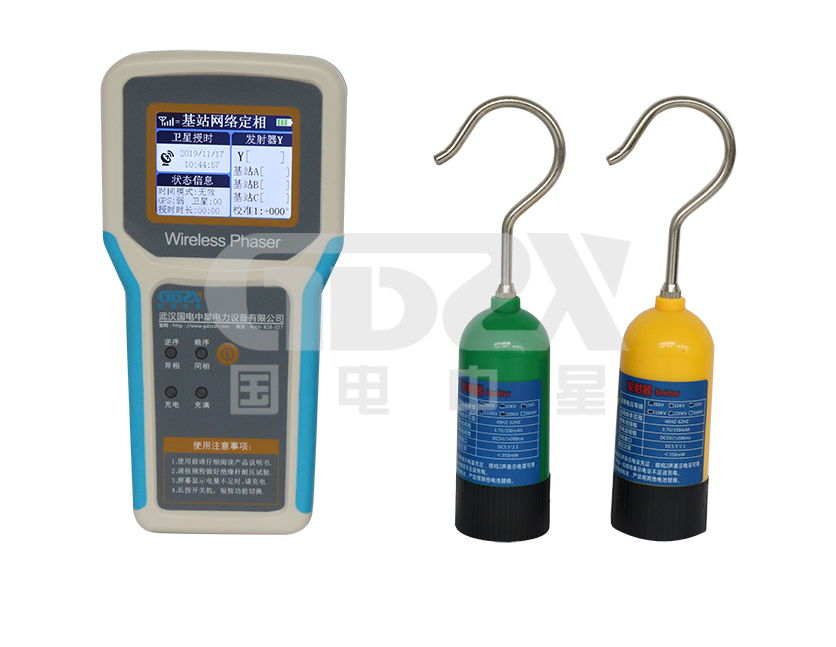

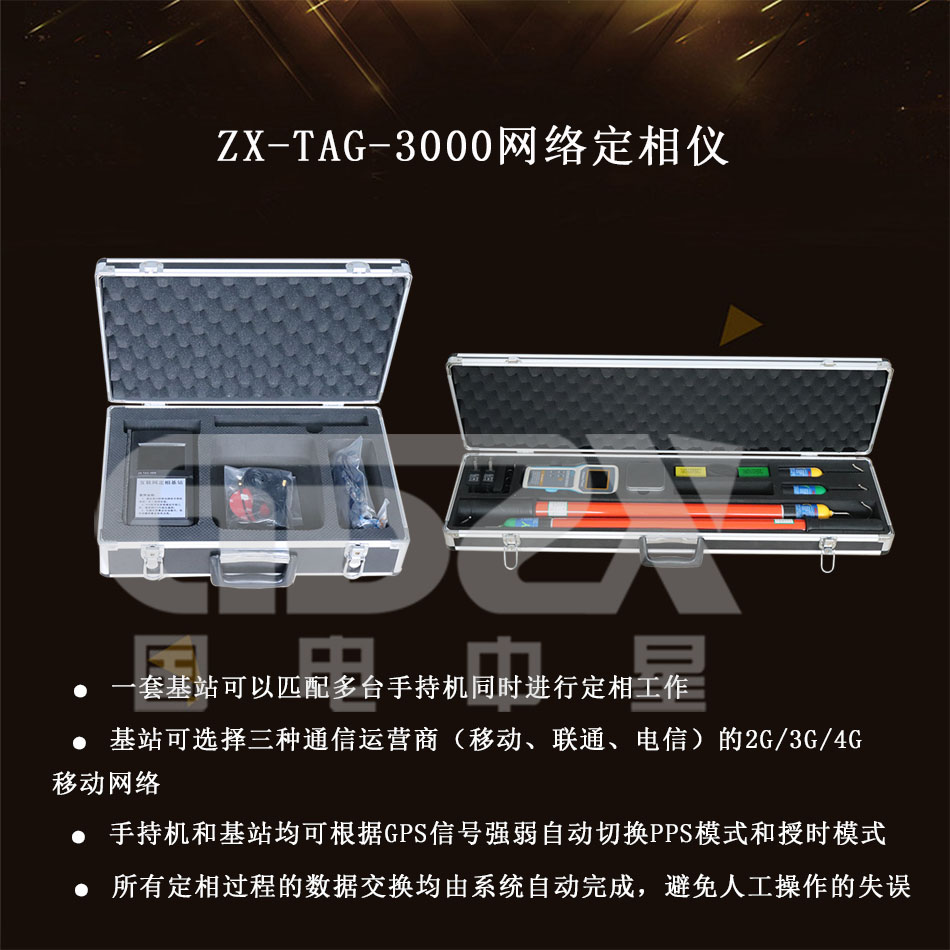

ZX-TAG-3000網絡定相儀
通過基站統一覆蓋區域內的定相標準，在定相過程中，手持機只需一次采集，便可確定所采集的線路屬于A、B、C三相中的哪一相，解決當前輸電/配電線路相色標注混亂的問題。
參考標準：GB13398-92
● 一套基站可以匹配多臺手持機同時進行定相工作。
● 基站可選擇三種通信運營商（移動、聯通、電信）的2G/3G/4G移動網絡。
● 手持機和基站均可根據GPS信號強弱自動切換PPS模式和授時模式。
● 手持機在無移動網絡信號時，可先將相位值數據儲存，再到有網絡信號的地方與基站完成數據交換，進而完成定相工作。
說明書

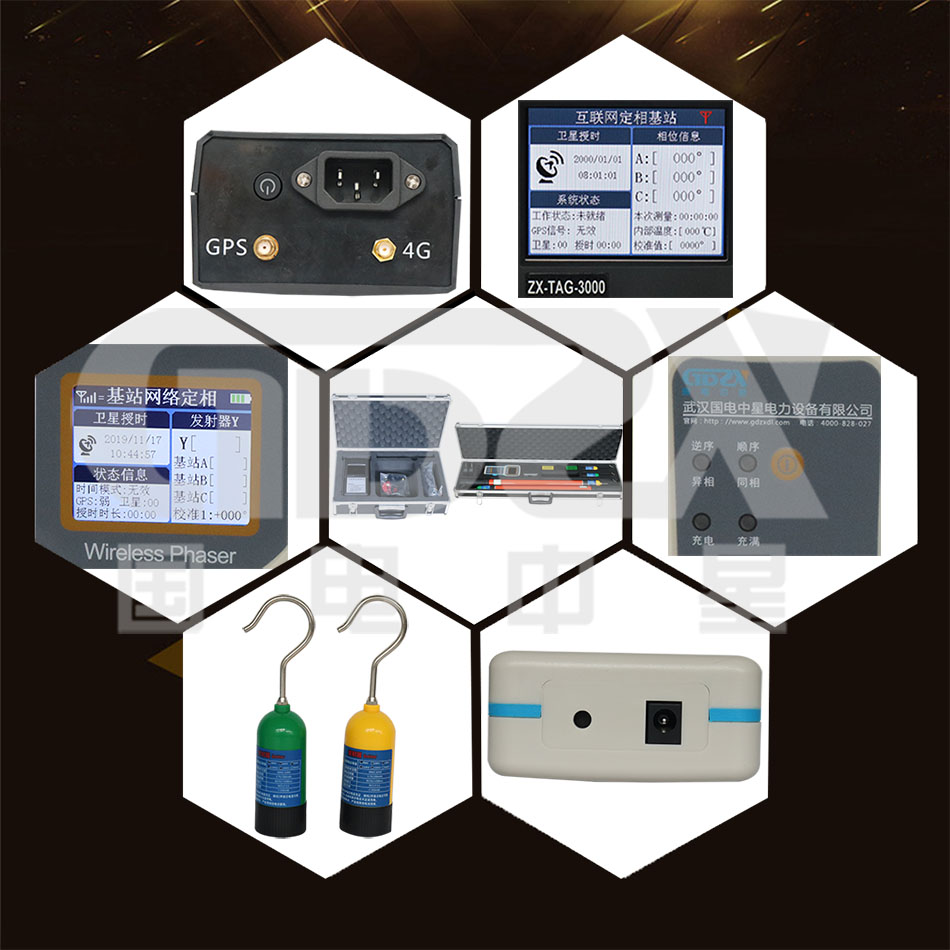

操作視頻ZX-TAG-3000 互聯網型高壓遠程核相系統（以下簡稱“系統”）由互聯網定相基站（簡稱“基站”）與互聯網定相手持機(簡稱“手持機”)兩部分組成。
該系統通過基站統一覆蓋區域內的定相標準，在定相過程中，手持機只需一次采集，便可確定所采集的線路屬于A、B、C三相中的哪一相，解決當前輸電/配電線路相色標注混亂的問題。

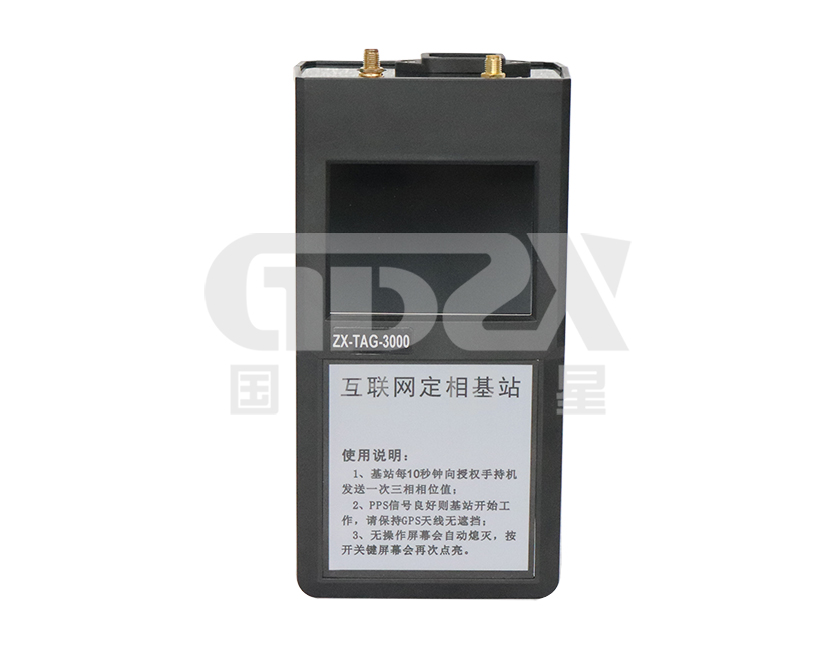

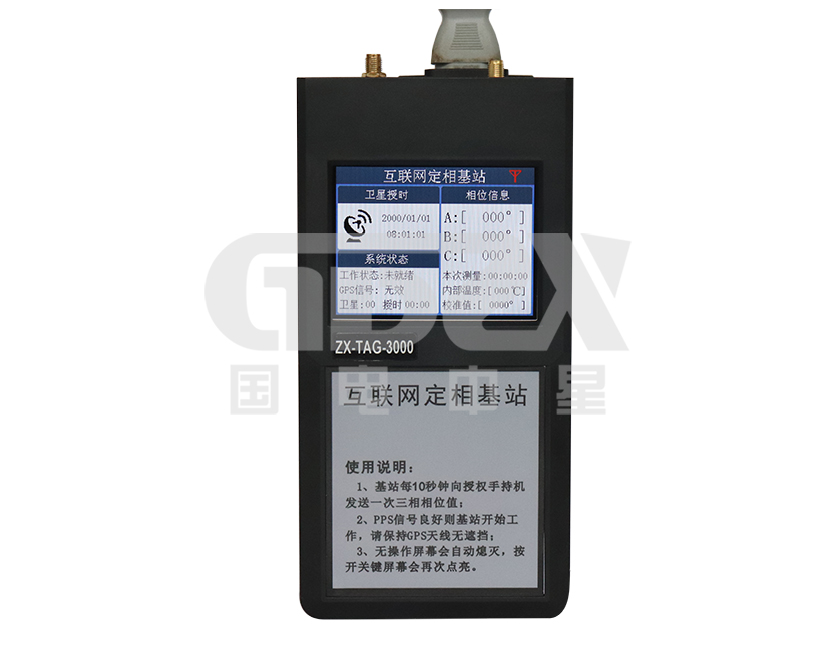

基站安裝在220V/380V電源處，采集其相位信號，并校準到指定的10kV線路，將該線路的A、B、C三相定義為基準相位信號?；就ㄟ^移動互聯網將基準相位值發送給手持機，手持機將自己測得的相位值與基準相位值對比，可快速準確地辨別對應的相別。
產品別稱
網絡核相儀，定相儀，基站版核相儀，基站核相系統，網絡定相儀，遠程核相儀，核相儀等
1. 基站在固定地點不間斷地采集信號，并將此信號作為定相的基準相位信號，再通過網絡服務器將此基準相位信號發送給手持機，令手持機每次定相都有一個統一的參考色標。
2. 一套基站可以匹配多臺（最多200臺）手持機同時進行定相工作。
3. 若當前無任何手持機處于定相工作狀態，基站會自動進入休眠模式，以節約網絡流量及費用。
4. 基站可選擇三種通信運營商（移動、聯通、電信）的2G/3G/4G移動網絡。
5. 基站具備相角差校準功能，可將當前380V三相相位信號校準到不同電壓等級，一般校準到10kV。
6. 基站和手持機均可根據GPS信號強弱自動切換PPS模式和授時模式。
7. 基站安裝完成后，配置一臺或多臺手持機后即可進行定相，所有定相過程的數據交換均由系統自動完成，避免人工操作的失誤。
8. 基站校準值關機不丟失，斷電后再接通電源能自動連接GPS和4G信號，并恢復運行。
9. 若當前無任何手持機處于定相工作狀態，基站會自動進入休眠模式，以節約網絡流量及費用。
10. 手持機在無移動網絡信號時，可先將相位值數據儲存，再到有網絡信號的地方與基站完成數據交換，進而完成定相工作。
11. 所有定相過程的數據交換均由系統自動完成，避免人工操作的失誤。
12. 手持機無操作1小時自動關機。

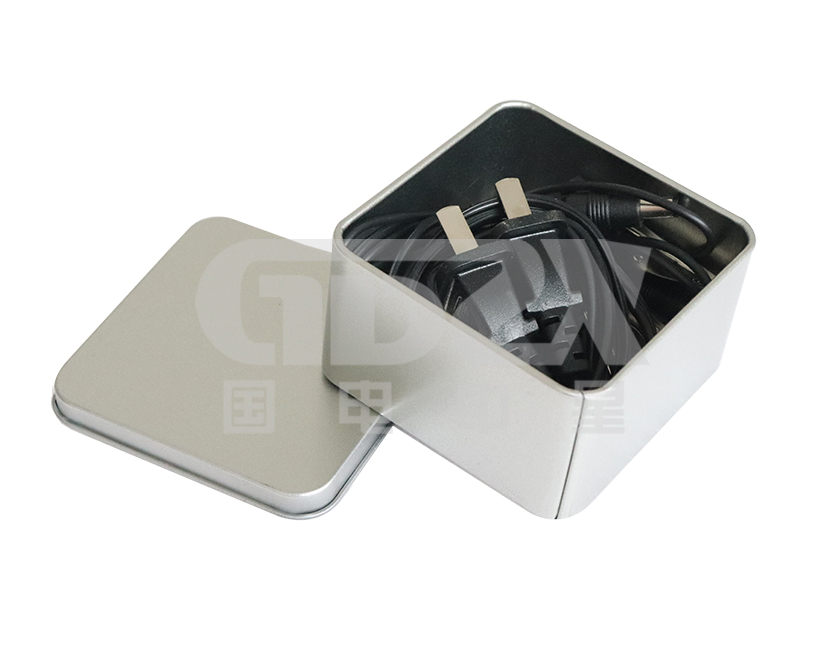

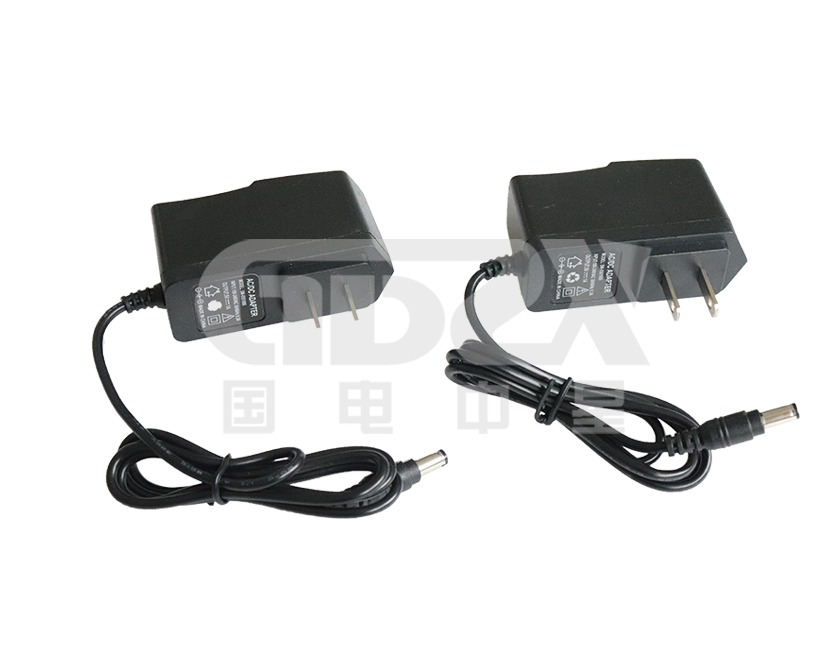

13. 發射器、采集器和手持機均內置3.7V可充電鋰電池，使用配置的5V1A充電器充電。

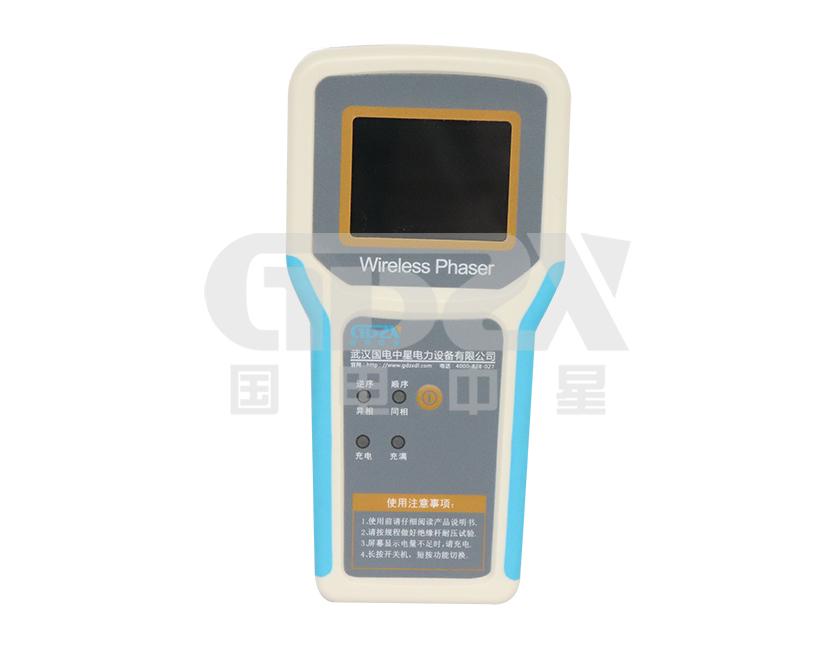

14. 手持機具備語音播報功能，能語音提示測量結果和操作步驟；定相時能清晰播報A相或B相或C相。

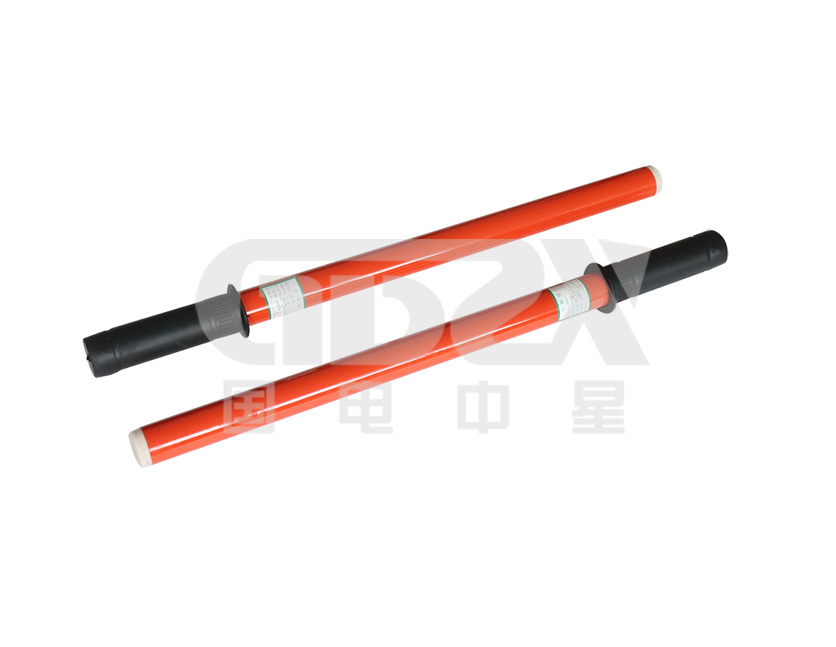

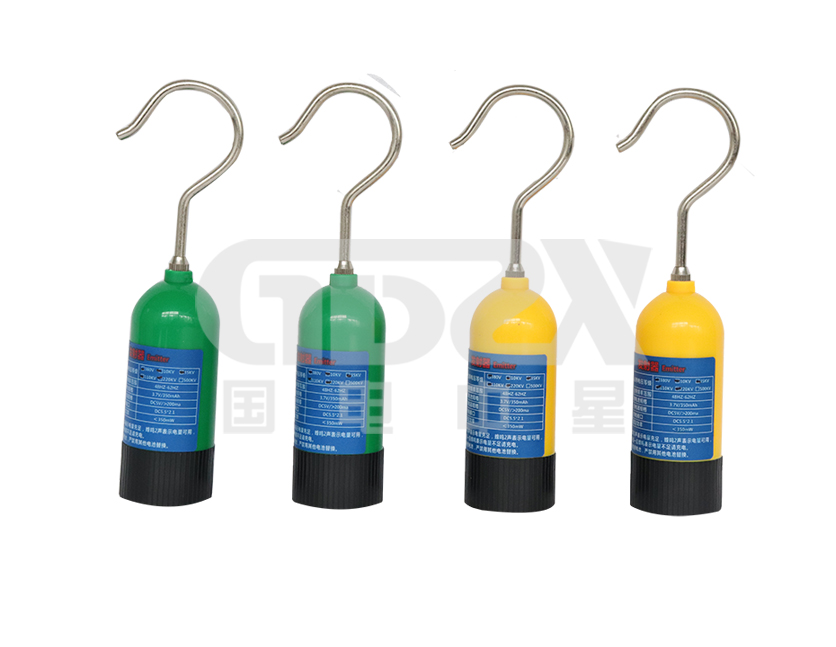

15. 發射器可在1V～220kV電壓范圍內工作，測試低壓線路時請將發射器充電孔接地，電壓高于220kV時需配置更長的絕緣桿。
16. 發射器接觸高壓線時內置蜂鳴器響，底部2個指示燈交替閃爍。
17. 結果判斷（同相、異相）采用A級標準，相位差≥30°為異相，相位差＜30°為同相。
1、相位差準確度：誤差≤5°。
2、頻率準確度：±0.1Hz。
3、基站供電電源電壓及頻率：AC100V～420V，50Hz。
4、衛星PPS時鐘誤差：≤50ns。
5、發射器適用電壓范圍：5V～220kV。
6、發射器和手持機的傳輸視距：約100米
7、手持機電池容量：2600mAh。
8、發射器電池容量：350mAh。
9、高壓測量時泄漏電流：＜10uA。
10、基站工作時功耗：＜0.5W
11、發射器功耗：＜0.1W
12、手持機功耗：＜0.3W。
13、儲存環境：-40℃- +55℃ 濕度≤95%RH。

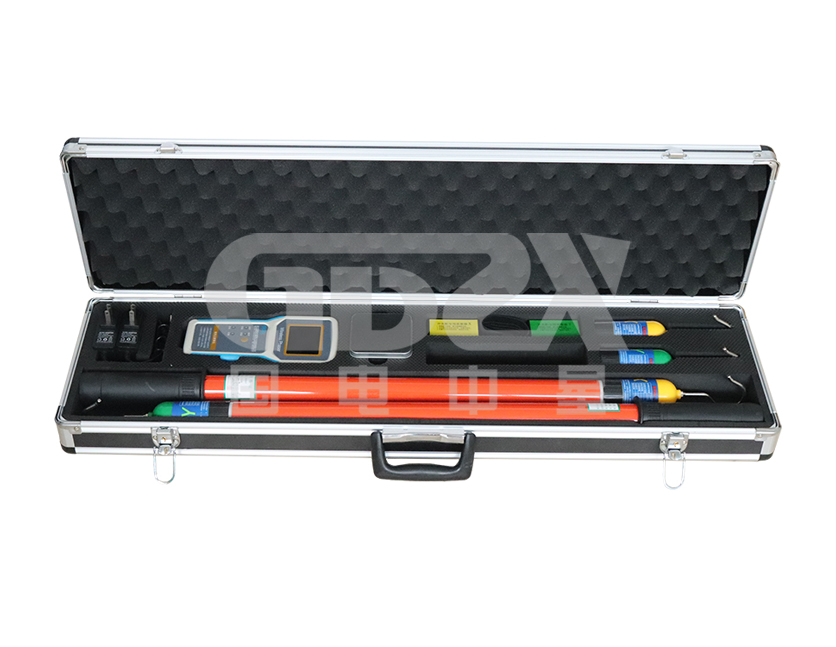

14、重量：單臺手持整機約5.5kg，基站整機約2kg。
15、手持機整機尺寸：長89cm*寬26cm*高11cm。

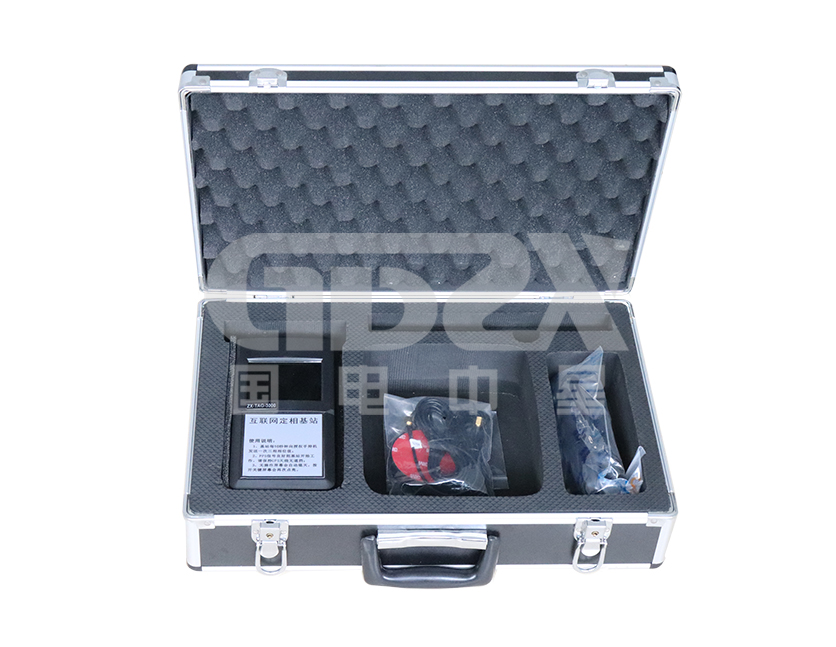

16、基站整機尺寸：長50cm*寬26cm*高11cm。
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027

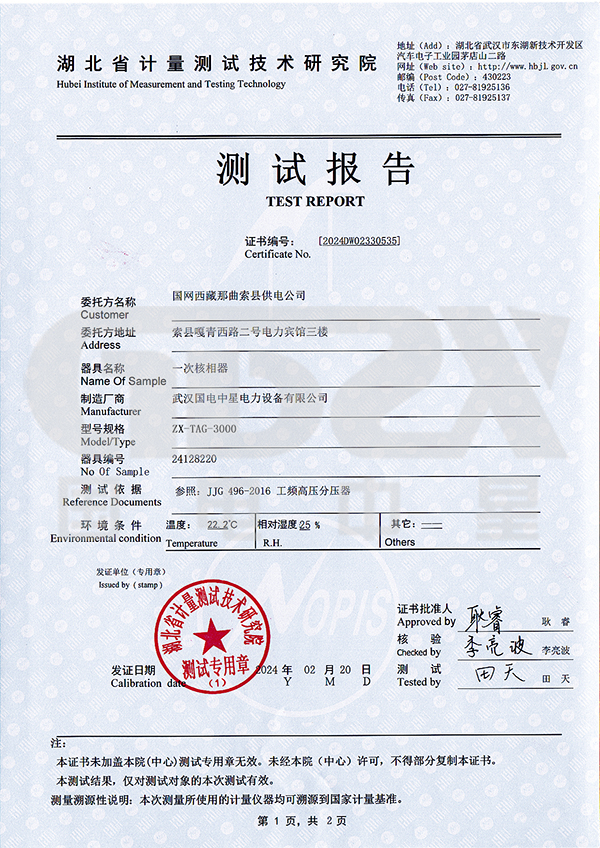

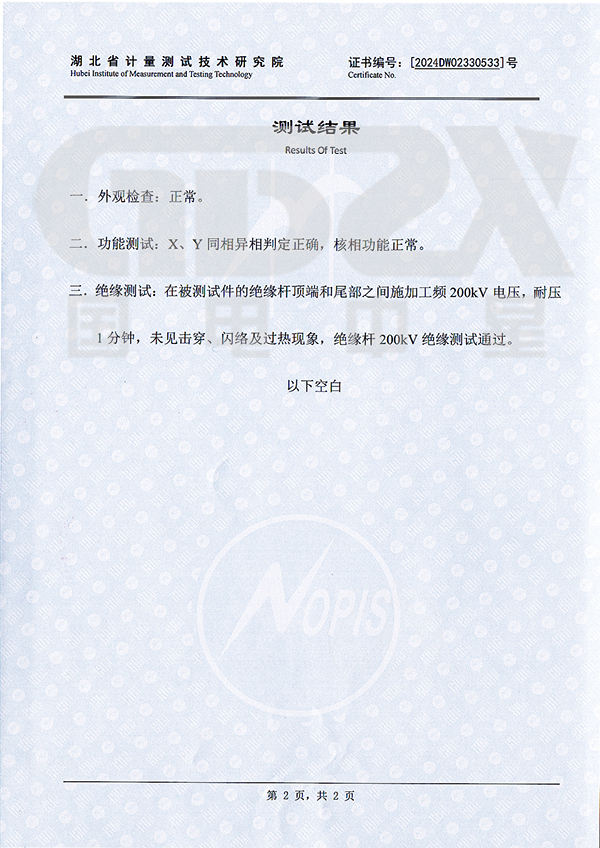

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
-
