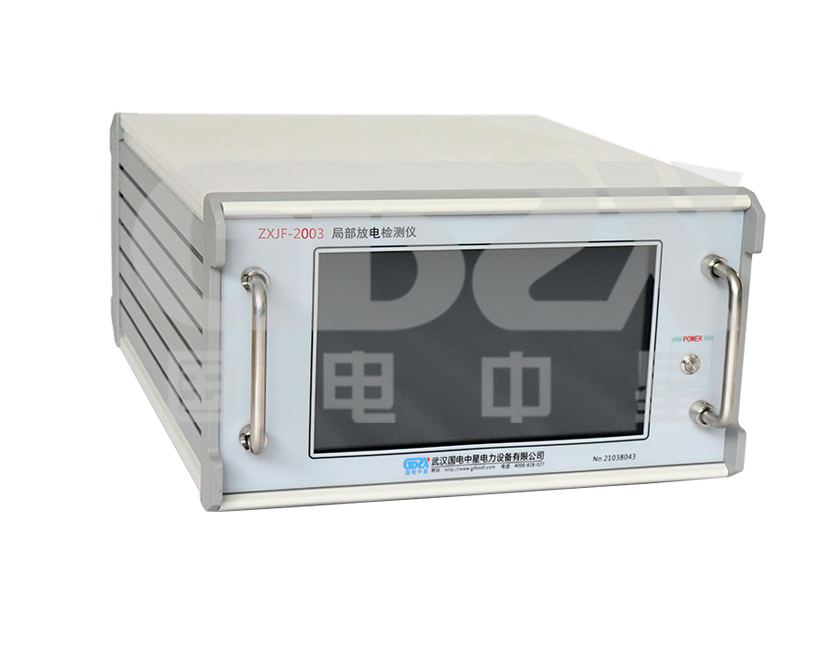

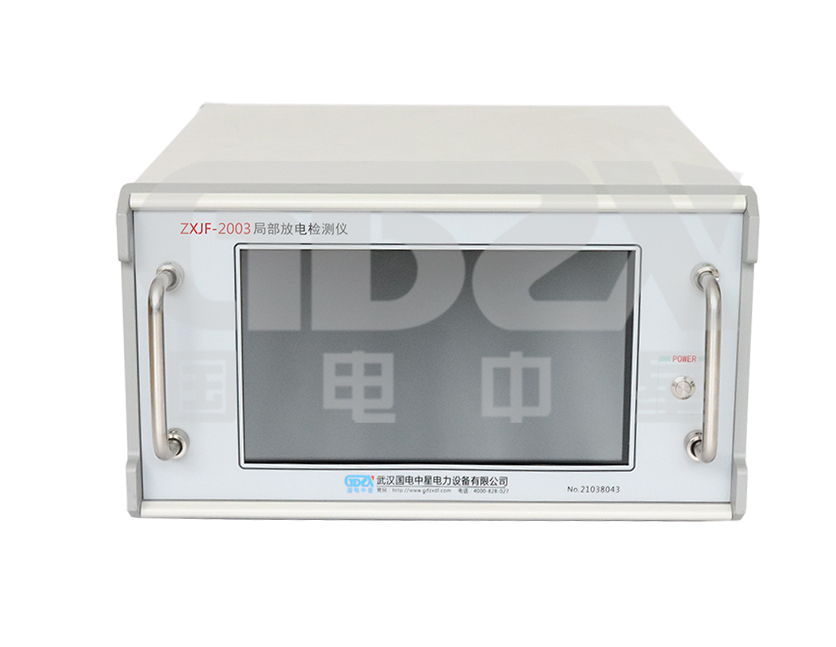

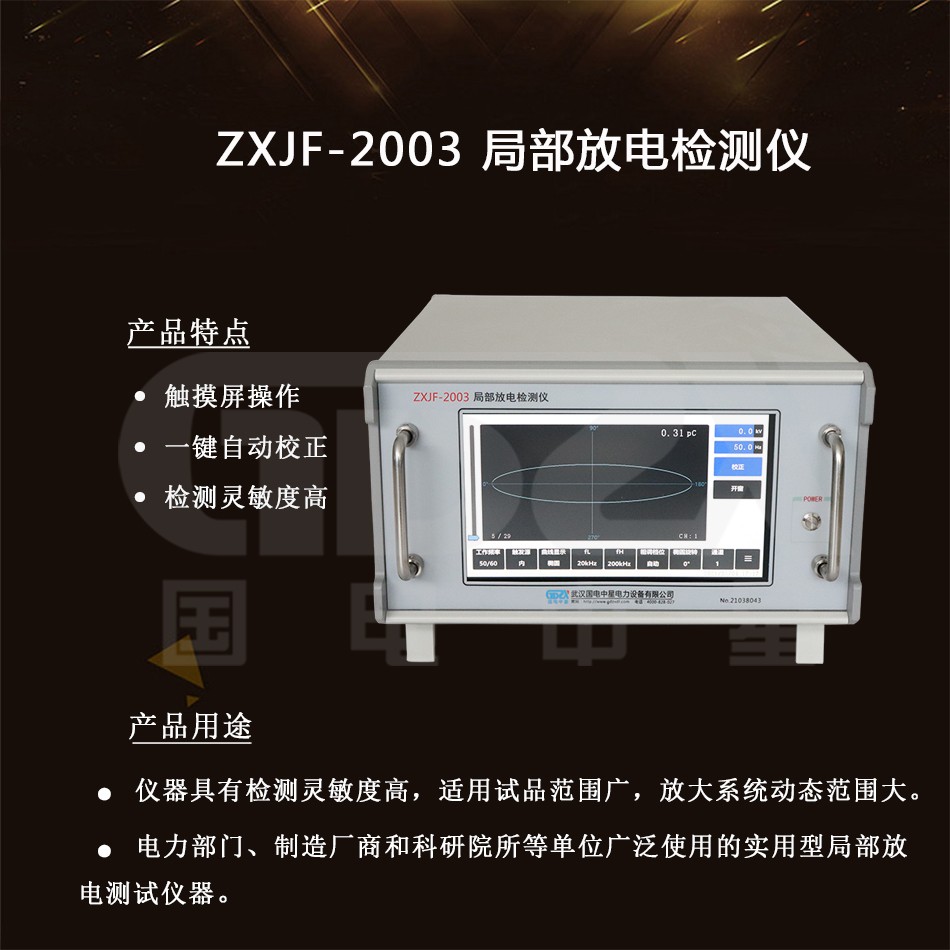

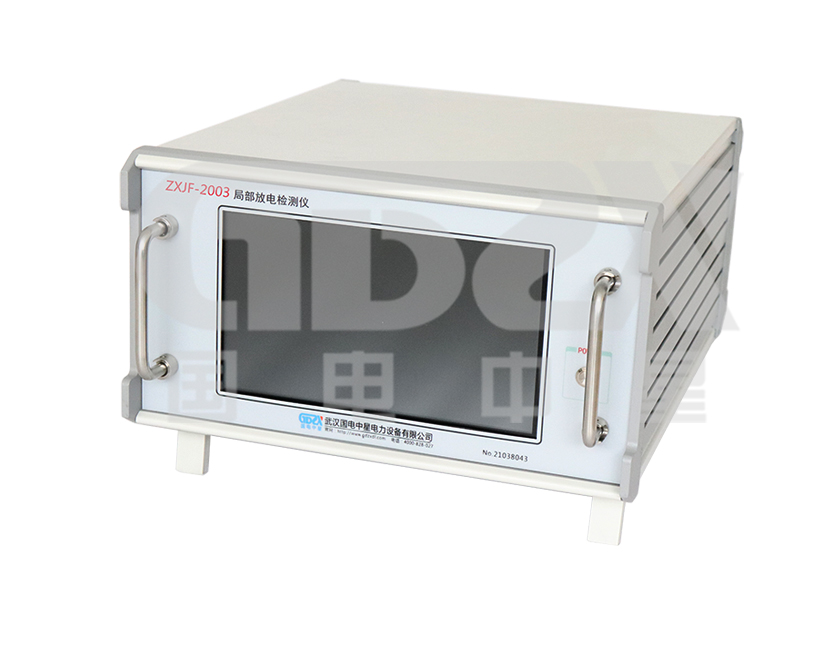

ZXJF-2003局部放電檢測儀
儀器適用試品范圍廣，放大系統動態范圍大，頻帶組合多。
參考標準：
● 本儀器具有檢測靈敏度高，適用試品范圍廣，信噪比高等特點。
● 采用大屏幕示波管，試驗波形顯示清晰。
● 可同時顯示放電脈沖的放電量。
說明書
操作視頻ZXJF-2003局部放電檢測儀是我司研發的新型數字式局部放電測試儀器，它采用10.1寸觸摸屏取代了傳統的示波管加物理旋鈕的操作方式，使之功能更完善，使用更方便，性能更可靠。
該儀器采用32位高性能單片機電路，結合觸摸屏操作，不僅提高了操作的使用壽命，同時也具有以下功能：一鍵自動校正；高壓試驗電壓分壓比可設置；串口通訊上傳測試數據。該儀器具有檢測靈敏度高，適用試品范圍廣，放大系統動態范圍大，頻帶組合多（九種），抗干擾能力強等特點。該儀器與校正脈沖發生器、輸入單元配合使用，是電力部門、制造廠商和科研院所等單位廣泛使用的實用型局部放電測試儀器。
產品別稱
局部放電檢測儀、局部放電測試儀、局放儀、局部放電測試系統
1.采用32位高性能單片機電路，結合觸摸屏操作，提高了操作的使用壽命。
2.一鍵自動校正；高壓試驗電壓分壓比可設置；串口通訊上傳測試數據。
3.具有檢測靈敏度高，適用試品范圍廣，放大系統動態范圍大，頻帶組合多（九種），抗干擾能力強。

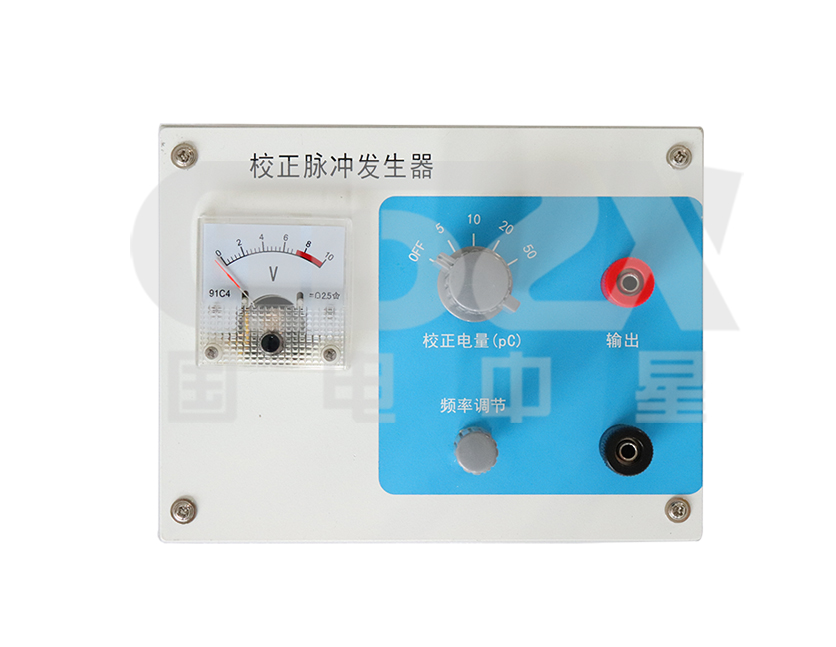

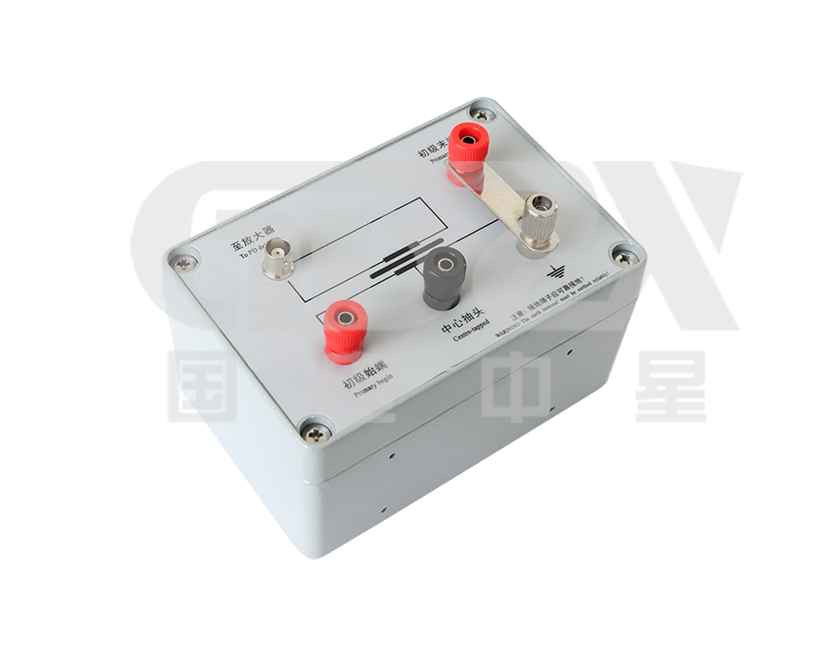

4.儀器與校正脈沖發生器、輸入單元配合使用，是電力部門、制造廠商和科研院所等單位廣泛使用的實用型局部放電測試儀器。
1、可測試品的等效電容量范圍6pF~250μF
2、測量范圍：0.1pC-10000nC
3、通道數：?jiǎn)瓮ǖ?/p>
4、檢測靈敏度及允許電流（見表1）
| 輸入單元序號 | 調諧電容范圍 | 靈敏度（pC）（不平衡電路） | 允許電流有效值 | |
| 不平衡電路 | 平衡電路 | |||
| 1 | 0～25～100pF | 0.02 | 30mA | 0.25A |
| 2 | 25～100～400pF | 0.04 | 50mA | 0.5A |
| 3 | 100～400～1500pF | 0.06 | 120mA | 1A |
| 4 | 400～1500～6000pF | 0.1 | 0.25A | 2A |
| 5 | 1500～6000～25000pF | 0.2 | 0.5A | 4A |
| 6 | 0.006～0.025～0.1μF | 0.3 | 1A | 8A |
| 7 | 0.025～0.1～0.4μF | 0.5 | 2A | 15A |
| 8 | 0.1～0.4～1.5μF | 1 | 4A | 30A |
| 9 | 0.4～1.5～6.0μF | 1.5 | 8A | 60A |
| 10 | 1.5～6.0～25μF | 2.5 | 15A | 120A |
| 11 | 6.0～25～60μF | 5 | 25A | 200A |
| 12 | 25～60～250μF | 10 | 50A | 300A |
| 7R | 電阻 | 0.5 | 2A | 15A |
表1、檢測靈敏度及輸入單元允許電流值
5、橢圓掃描時基
（1）頻率50/60、100、150、200、400Hz
（2）旋轉：以30°為一檔，可旋轉120°
（3）工作方法：橢圓——正弦波——直線
6、顯示單元
采用10.1寸電容式觸摸屏。
7、放大器
（1）3dB低頻端頻率fL：10、20、40kHz任選
（2）3dB高頻端頻率fH：80、200、300kHz任選
（3）增益調節，粗調6檔，檔間增益差20±1dB，細調范圍>20dB
（4）正負脈沖響應不對稱性<1dB
8、時間窗
（1）窗寬：可調，50Hz下5°～ 170°
（2）窗位置：每一窗可旋轉0°～ 170°
（3）兩個時間窗可分別或同時開。
9、脈沖峰值顯示
觸摸屏顯示，顯示1位小數（大于等于10pC），顯示2位小數（小于10pC），誤差：±3%（以滿刻度計）
10、試驗電壓顯示
（1）量程150kV
（2）輸入阻抗：>1MΩ
（3）顯示：觸摸屏顯示，顯示到1位小數
（4）誤差：±1%
11、試驗頻率顯示
誤差：小于±1%
12、零標系統
零標志與所有橢圓掃描頻率相一致
13、結構
（1）尺寸： 370mm（寬），460mm（深），215mm（高）
（2）重量：約12.5kg
