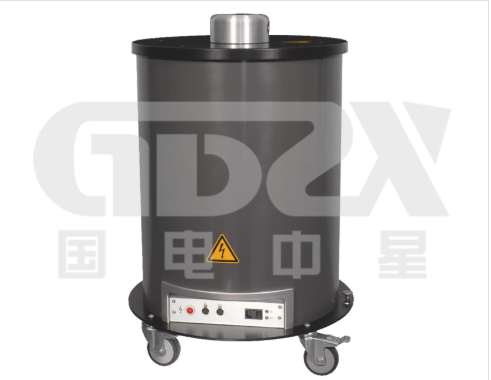

電力電纜檢測利器：ZX-MV60 振蕩波測試系統的技術解析與應用優勢

在中高壓電纜狀態檢測領域，傳統方法如串聯諧振耐壓、離線工頻局放測試，常因設備龐大笨重、測試時間長、需外接電源、存在損傷風險等痛點，難以滿足高效、精準、安全的現場需求。ZX-MV60電纜振蕩波測試系統應運而生，以其革命性的設計理念和卓越性能，正成為電纜絕緣狀態評估和局放定位的優選方案。

一、ZX-MV60核心優勢：重新定義便攜與高效

1.真正的緊湊便攜一體化：

突破性地將高壓源、高壓開關、高壓電感電容單元、阻容分壓器、PD耦合電容器等關鍵模塊高度集成（尺寸φ695mm x 1080mm）。

整機重量僅80kg，遠低于同類設備（普遍>150kg），單人即可借助工具輕松移動（如樓梯、狹窄通道），徹底解決現場搬運難題。

單相電源供電（110-240V, 48-63Hz），擺脫對大型發電機或?qū)Ｓ秒娫吹囊蕾嚕蠓嵘F(xiàn)場適應性。

2.無損精準評估與定位：

采用振蕩波電壓（DAC）技術，測試過程不對電纜造成任何損傷（符合IEC標準），屬無損檢測。

局放測量精度高達1pC，可精確量化放電缺陷嚴重程度。

局放定位精度突破至0.1m（典型值1.0m），結合自適應帶寬（150kHz-50MHz） 技術，無論長短電纜均能精確定位放電點位置，遠超傳統TDR或聲學定位精度（通常米級）。

通過分析阻尼振蕩波衰減特性，智能估算電纜介損因數（0.1%-10%） ，間接評估整體絕緣水平。

3.強大輸出與持續作戰能力：

輸出電壓峰值60kV（有效值42.4kV），滿足26/35kV及以下電纜測試需求。

最大負載電容10μF，顯著優于同類設備（通常<5μF），可覆蓋更長距離電纜（估算長度提升約40-50%）。

無限制運行時間設計，無需強制冷卻空置，支持連續密集測試任務，效率倍增。

二、深度技術解析：硬核指標支撐專業檢測

1.核心參數：

線圈電感：2.2H（確保振蕩波形穩定）。

DAC頻率范圍：20Hz-800Hz（適應不同電纜長度和特性）。

高壓勵磁電流：6mA。

數據采集：集成125MHz, 8位DAQ（滿足IEC 60270標準帶寬要求）。

保護等級：IP42（具備基礎防塵防滴能力）。

2.智能化與安全：

雙保險接地：獨立電子+機械放電回路，即使意外斷電也能確保殘余電荷安全釋放。

過壓/欠壓保護：實時監測外部電壓，異常時自動斷電并告警（紅色指示燈），嚴防觸電風險。

可視化智能軟件：提供圖形化分析、歷史數據比對、自動/手動校準模式。數據可通過網絡安全共享，促進團隊協作與決策。

面向未來： 軟件系統支持持續升級，確保老舊設備也能享受最新人機交互與數據分析算法。

三、與傳統檢測方法對比分析

四、典型應用場景

1.城市配電網 (10-35kV)： 快速普查主干線、分支線纜絕緣狀態，精確定位故障點，減少用戶停電時間。

2.工礦企業供電系統： 對關鍵電纜進行預防性試驗和故障診斷，保障生產連續性和安全性。

3.電纜制造廠 / 交接試驗： 作為出廠或敷設后的質量驗證手段。

4.隧道 / 管廊等受限空間： 其便攜性優勢在此類環境中尤為突出。

五、總結與展望

ZX-MV60電纜振蕩波測試系統代表了中壓電纜檢測技術向便攜化、智能化、精準化、高效化發展的趨勢。其革命性的緊湊設計、強大的性能指標（60kV/10μF）、卓越的定位精度（0.1m）和無損安全的特性，有效解決了傳統方法在現場實施中的諸多瓶頸。其持續運行能力和軟件智能化分析功能，顯著提升了檢測效率和結果可靠性。

給技術人員的建議：

1.充分利用其便攜性優勢，制定更靈活的檢測計劃。

2.深入理解振蕩波衰減與介損的關系，結合局放量進行更全面的絕緣評估。

3.利用高精度定位功能，精確指導故障修復，避免盲目開挖。

4.關注軟件升級，獲取更強大的分析工具。

ZX-MV60不僅是一臺檢測儀器，更是提升電網運維智能化水平、保障供電可靠性的重要工具。掌握其核心技術要點并靈活運用，將使技術人員在電纜狀態診斷領域如虎添翼。

國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
