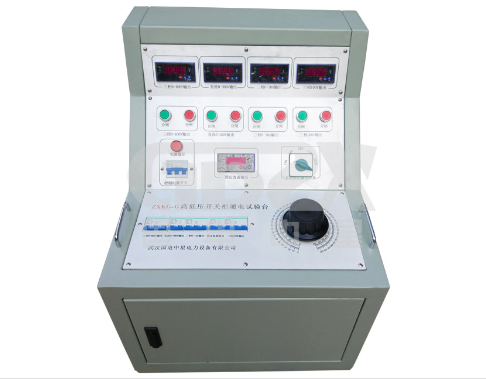

ZXKG-G高低壓開關柜通電試驗臺：智能化多源測試設備的革新應用

一、引言
        在電力設備制造領域，高低壓開關柜作為電力系統的核心控制單元，其出廠前的通電性能測試直接關系到電網運行的安全性和可靠性。傳統測試方法存在設備分散、操作復雜、數據采集效率低等痛點。ZXKG-G高低壓開關柜通電試驗臺通過集成化設計和智能化升級，為行業提供了一站式解決方案。本文將從技術架構、功能優勢及工程應用三個維度解析該設備的創新價值。

二、核心技術創新解析

1.多源輸出系統設計
設備采用模塊化電源架構，集成交流/直流復合輸出系統：

三相AC 0-400V可調電源（帶10A過載能力）

DC 0-260V連續可調直流電源

固定輸出模塊（AC100V/380V，DC24V/36V/110V/220V）
通過FPGA數字控制系統實現各電源模塊的協同工作，確保不同測試場景的無縫切換，滿足GB/T 11022-2020標準要求的全項目測試需求。

2.智能測量系統
采用16位高精度ADC芯片配合數字信號處理器（DSP），實現：

電壓測量精度：±0.5%rdg±3dgt

電流測量精度：±1%rdg±5dgt

功率因數測量范圍：0.5L~1~0.5C
集成式數字表頭支持真有效值測量，可自動記錄測試峰值、谷值及動態響應特性，較傳統指針式儀表數據采集效率提升80%。

三、安全保護機制

1.分層保護系統

初級保護：每回路獨立配置微型斷路器（MCB）

二級保護：數字過流保護（響應時間<20ms）

三級保護：溫度監控+自動降載功能

2.隔離防護設計
輸入/輸出回路采用雙重隔離變壓器（變比1:1+1:1），絕緣電阻≥100MΩ，耐壓測試達到AC2500V/60s無擊穿。

四、工程應用優勢

1.測試效率提升
對比傳統分體式測試方案，集成化設計使：

設備接線時間縮短70%

綜合測試周期壓縮至2.5小時/臺

數據記錄自動化程度達95%

2.空間優化設計
采用航空鋁框架結構（550×750×800mm），重量?jī)H45kg，配備：

萬向腳輪+液壓升降裝置

快速接線端子排

智能線纜管理系統
較同類設備減少占地面積60%，適用于各類生產現場環境。

五、典型應用場景

1.斷路器機械特性測試
配合DC220V操作電源輸出，可完成：

合閘時間測量（分辨率0.1ms）

分閘不同期性檢測

彈跳次數分析

2.繼電保護系統校驗
利用AC0-10A可調電流源，實現：

過流保護定值驗證

時間-電流特性曲線繪制

差動保護平衡測試

3.絕緣性能評估
通過AC0-400V可調電源進行：

介質損耗角測量

局部放電檢測

絕緣電阻監測

六、結論
       ZXKG-G高低壓開關柜通電試驗臺通過集成化設計、智能化測量和模塊化架構，重新定義了開關設備出廠測試的技術標準。其創新的多源輸出系統、精準的測量能力和完善的安全防護機制，不僅提高了測試效率，更確保了測試數據的準確性和可追溯性。隨著智能電網建設的推進，該設備在提升電力設備制造質量、縮短產品交付周期等方面展現出顯著的技術價值，是電力設備制造商實現數字化轉型的重要工具。
