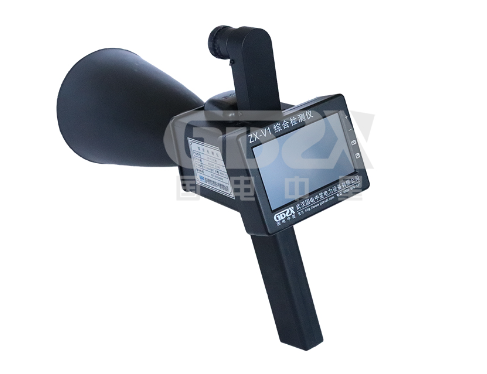

ZX-V1手持式超聲波局部放電檢測儀關鍵技術解析與現場應用指南

電力設備局部放電是絕緣劣化的重要前兆，若不及時檢測可能引發設備故障甚至電網事故。傳統檢測手段常需停電作業或依賴復雜儀器，存在效率低、成本高的問題。ZX-V1手持式超聲波局部放電巡線儀通過非接觸式超聲波檢測技術，結合智能化分析功能，為電力設備狀態檢修提供了高效、安全的解決方案。本文從技術原理、功能特性及典型應用場景展開分析，為技術人員提供實踐參考。

一、技術原理與核心設計

1.超聲波檢測機理
設備基于局部放電產生的超聲波信號（20-150kHz）進行檢測，通過壓電式傳感器（中心頻率40kHz，靈敏度-65dB）捕獲放電引起的機械振動。信號經抗干擾濾波電路處理后，由數字信號處理器（主頻533MHz）完成時頻域分析，將不可聞超聲波轉換為可聽聲頻（40Hz-2kHz）及波形可視化輸出，實現放電類型的模式識別。

2.多模態感知系統

空間定位能力：16mm微型傳感器配合30米有效檢測距離，通過方向性波束成形技術實現±1dB誤差的精準定位，結合綠色激光輔助瞄準，支持車輛動態巡檢（≤30km/h）。

環境補償機制：內置溫濕度傳感器（-25℃~70℃/0-95%RH）自動修正環境噪聲干擾，確保復雜工況下的檢測可靠性。

1.智能診斷系統

支持電暈、電弧、閃絡等6類放電模式智能分類，通過波形特征庫匹配輸出嚴重等級（-7dBμV~68dBμV量程）。

與局放儀聯用時，可快速區分設備內部/外部放電（如GIS局放試驗中外部放電點定位）。

2.全場景適配設計

露天設備檢測：300萬像素攝像頭與GPS坐標綁定（8GB TF卡存儲），實現放電點圖像-空間位置雙重標記。

密閉系統檢測：通過氣體泄漏聲譜分析（20-150kHz頻段），兼容SF6泄漏檢測等擴展應用。

3.人機交互優化

3.5英寸OLED觸控屏實時顯示波形、聲紋圖及環境參數，支持?jǐn)?shù)據回放與對比分析。

低功耗管理（10小時續航）與緊急存盤機制（電量<5%蜂鳴預警），保障野外作業連續性。

三、典型應用場景與操作要點

四、數據管理與深度分析

1.ADMIN后臺軟件功能

放電趨勢分析：支持歷史數據對比，生成放電量-時間變化曲線。

空間熱力圖繪制：基于GPS坐標數據自動生成局放分布GIS地圖。

報告自動化輸出：整合聲紋圖譜、環境參數、設備照片生成標準檢測報告。

2.抗干擾策略

硬件層：模擬電路帶阻濾波抑制工頻干擾。

軟件層：FFT+小波變換聯合去噪，提升信噪比。

五、維護與校準建議

1.傳感器保養：定期清潔防護網（每月），避免積塵影響靈敏度。

2.系統校驗：每半年使用標準脈沖發生器（0.5mV/1kHz）進行量程校準。

3.電池管理：深度充放電循環（每月1次）以維持鋰電池活性。

ZX-V1通過融合超聲波檢測、智能診斷與移動GIS技術，構建了電力設備狀態檢測的新型技術范式。其設計充分考慮了現場作業的復雜需求，在提升檢測效率的同時降低了技術門檻。隨著設備大數據分析的深化應用，該儀器在電網狀態評估與預測性維護中將發揮更大價值。
