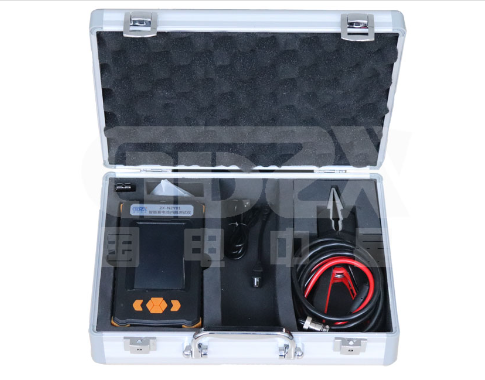

ZX-NZY01蓄電池內阻測試儀技術解析與行業應用實踐

在電力系統、通信基站、數據中心等關鍵領域，蓄電池組作為后備電源的"最后一道防線"，其健康狀態直接影響系統供電可靠性。傳統容量放電檢測法存在效率低、風險高等痛點，而基于內阻分析的快速診斷技術已成為行業主流解決方案。ZX-NZY01蓄電池內阻測試儀憑借其創新的交流放電測試技術和智能化設計，為蓄電池健康管理提供了全新的技術路徑。

一、核心技術原理

本設備采用四端法交流注入技術（1kHz±10%），通過向電池施加特定頻率的微小交流信號（<2%額定容量），精確分離蓄電池的阻抗特性：

R_internal = (ΔV_AC)/(I_AC)

式中：

ΔV_AC：交流電壓降測量值

I_AC：恒流源輸出電流

相比直流內阻法，該技術有效規避了電極極化效應的影響，測試精度提升至±1%（量程內），特別適用于在線監測場景。實測數據顯示，當內阻變化超過基線值40%時，電池容量通常衰減至標稱值的80%以下。

二、關鍵性能解析

1. 多維測量體系

三模態檢測：支持內阻（0-120mΩ）、電壓（0-25V）、連接電阻（0-65mΩ）同步測量

動態補償算法：內置溫度-內阻修正模型（T∈-20℃~60℃），電壓測量采用Σ-Δ ADC實現0.15%精度

2. 智能診斷平臺

預置300+種蓄電池參數模板，支持用戶自定義內阻閾值

基于IEEE 1188標準構建健康度評估模型：

SOH = (R_initial/R_measured) × 100%

數據存儲支持10萬節點拓撲結構，可追溯單體電池歷史劣化曲線

3. 工程化設計創新

復合式探針系統：集成Kelvin夾持器（接觸電阻<0.1mΩ）與穿刺探針（適應極柱氧化場景）

自適應電源管理：低功耗模式下續航達15小時，支持在線充電（IP54防護等級）

三、典型應用場景

1. 電池組均衡匹配

在新電池組配時，通過內阻離散度分析（建議σ<5%），可有效預防木桶效應。某數據中心實測案例顯示，經ZX-NZY01篩選的電池組，循環壽命提升23%。

2. 故障快速定位

結合放電測試數據，可準確識別三類典型故障：

連接故障（連接電阻>2mΩ）

單體劣化（內阻突增>50%）

微短路（電壓異常波動>5%）

3. 預測性維護

通過趨勢分析模塊，可提前3-6個月預警容量衰減。某電力變電站應用表明，該功能使電池故障率降低67%。

四、高級功能應用指南

自定義測試協議開發
       支持通過CSV文件導入廠標參數，兼容IEC 62485、YD/T 799等行業標準

網絡化數據管理

通過USB-HID協議實現多機同步（≤32臺）

報表自動生成系統集成VBA接口，支持自定義模板輸出

安全測試模式
       啟用雙頻點掃描（1kHz/10kHz）識別接觸不良故障，避免誤判

五、技術驗證數據

經CNAS認證實驗室測試：

六、現場應用建議

測試前確保電池表面溫度穩定（ΔT<5℃/h）

定期使用校準模塊（選配RC-01）進行溯源

建議每季度執行基準值校準（環境溫度25±3℃）

數據分析時注意區分浮充/均充狀態下的內阻差異

ZX-NZY01通過將交流阻抗譜技術與智能診斷算法深度融合，實現了蓄電池健康狀態的精準"把脈"。其工程化設計充分考慮了現場運維需求，測試效率較傳統方法提升10倍以上。隨著IEEE 1932等新標準的實施，該設備展現出的擴展能力將為智能運維系統提供重要數據節點，推動蓄電池管理進入預測性維護新階段。
